La correcta conexión de los motores utilizados para accionar ascensores, montacargas, elevadores, etc. es tan importante como escoger adecuadamente el motor necesario para cada instalación.
Antes de conectarlo, debemos comprobar:

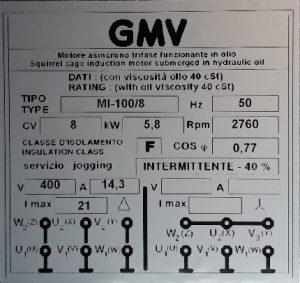

- Las características que tiene el motor que vamos a utilizar (en todas las centrales GMV se identifica este dato encima de la caja de bornas).
2. El voltaje en línea en la instalación.
En función de lo que tengamos, debemos realizar la conexión adecuada.

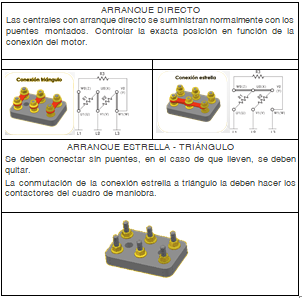

A continuación, os mostramos el esquema del conexionado de los motores utilizados en las centrales GMV:

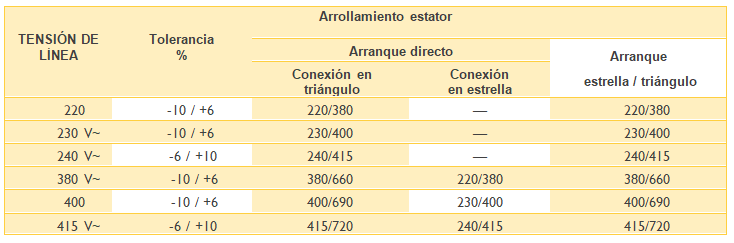

Ejemplo: Si la tensión de línea en la instalación es 400 trifásica. En caso de tener un arranque directo en un motor 230/400, se tendrá que conectar en estrella, pero si tenemos 400/690 se conectará en triángulo.
U1, U2, V1, V2, W1, W2 = Bornas de la central
| tiempo de cambio< 0,2 seg. | |
| ARRANQUE
ESTRELLA 1,2 SEG
|
EN FUNCIONAMIENTO
(TRIANGULO) |
Posibles situaciones que se generan por un conexionado erróneo:
Preguntas más frecuentes
En el caso que no se realiza una correcta conexión se puede producir:
Para más información contactar con el departamento técnico o comercial de GMV:
- comercial@es.gmvgrupo.com
- sat@es.gmvgrupo.com
Link relacionado: Modos de arranque de un motor eléctrico (I)
