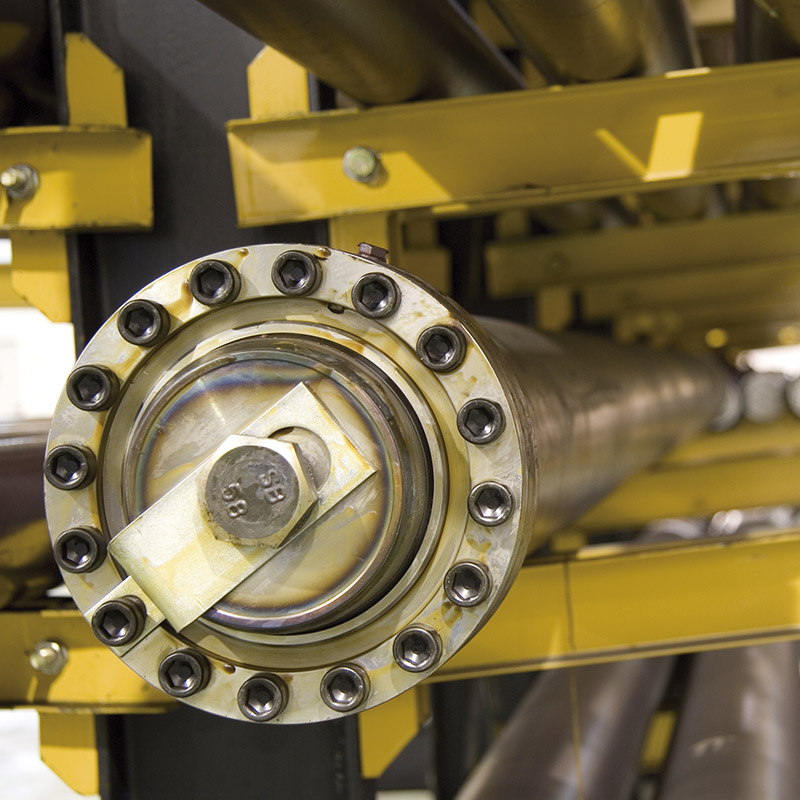

Gama de pistones hidráulicos de GMV
GMV dispone de una amplia gama de pistones para cubrir cualquier tipo de instalación como los pistones convencionales de tracción directa e indirecta y los pistones telescópicos.
Pistones de tracción directa
Pistones de una etapa: 1000, 1001.
Pistones de tracción indirecta
Pistones de una etapa: 1008SL y HL-SL.
Pistones de sincronización hidráulica
Pistones de más de una etapa de la serie 9000.
Pistones de sincronización mecánica

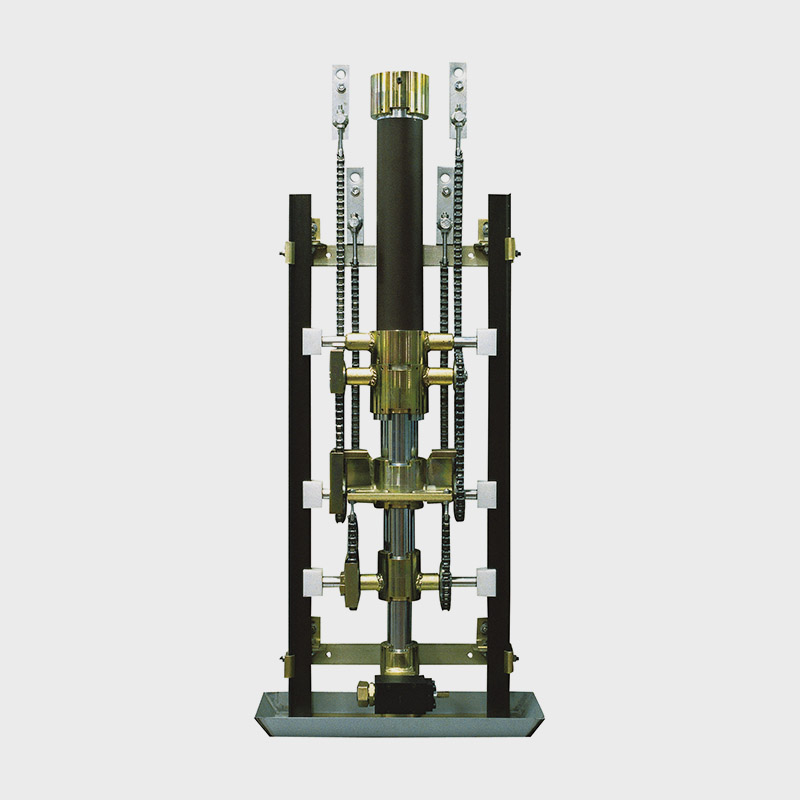

Pistones de más de una etapa TCS y EC.
Aplicaciones
- Más de una etapa
- Una etapa
- Sincronización mecánica
- Sincronización hidráulica
- Tracción indirecta
- Tracción directa
| Pistón 1 etapa GMV | |||||||
|---|---|---|---|---|---|---|---|
| Imagen |  |  |  |  |  |  |  |

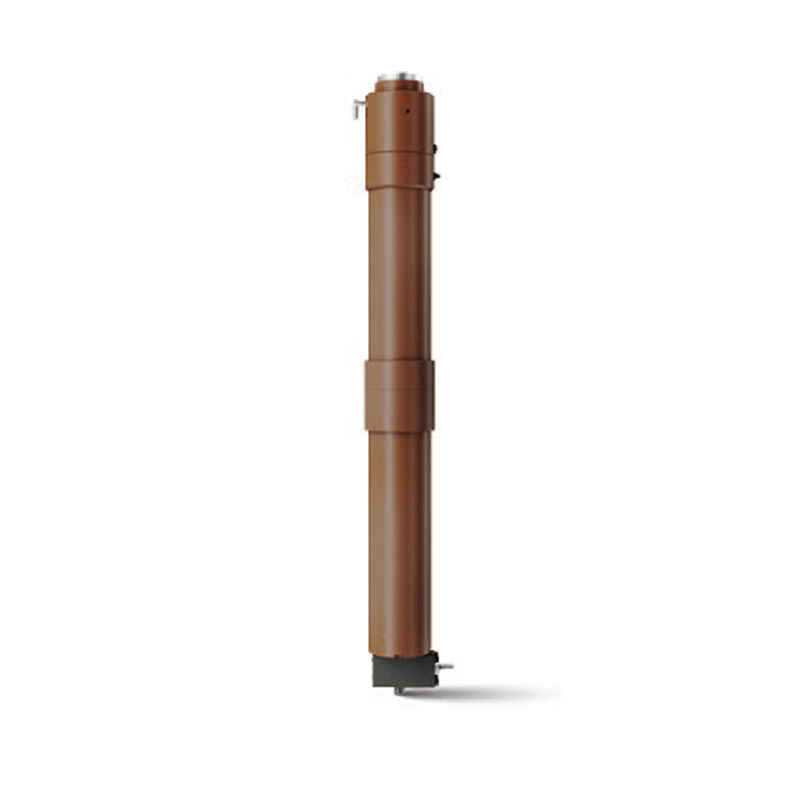

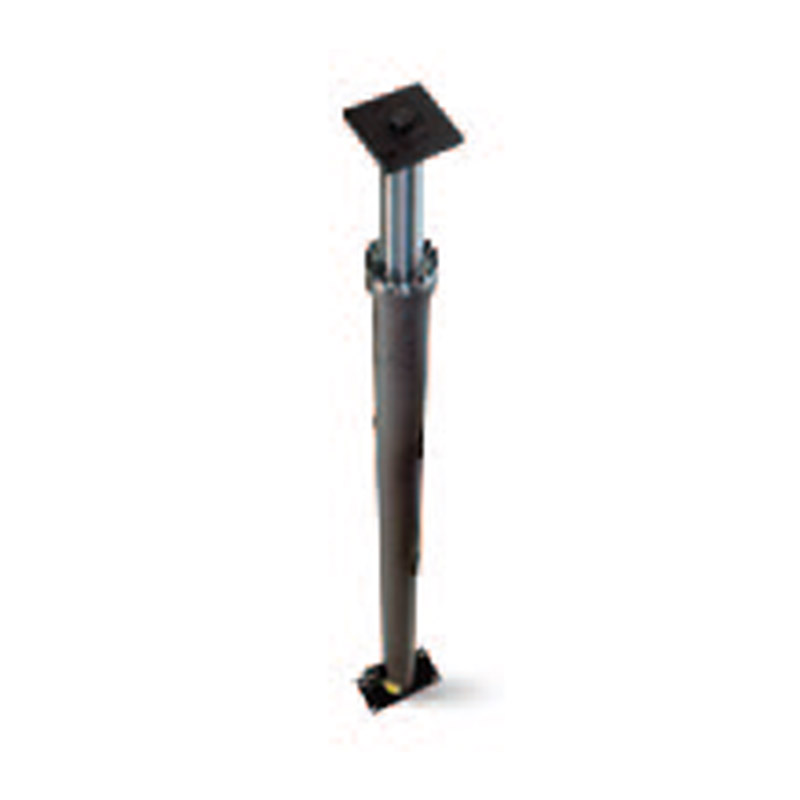

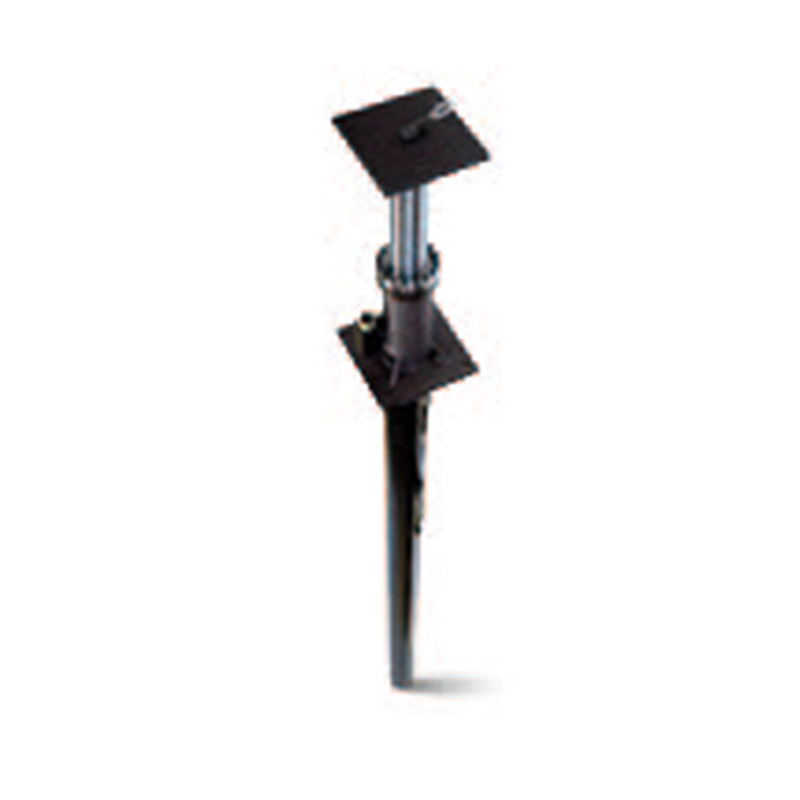

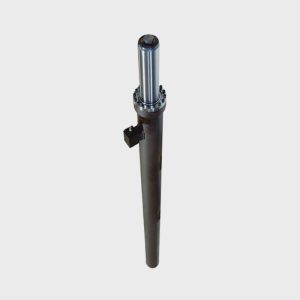

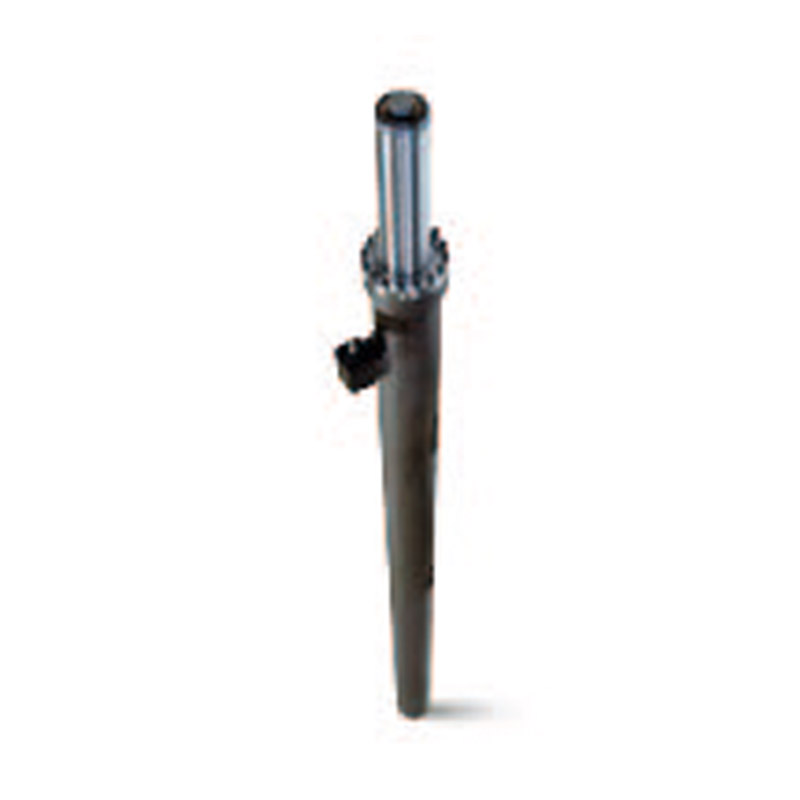

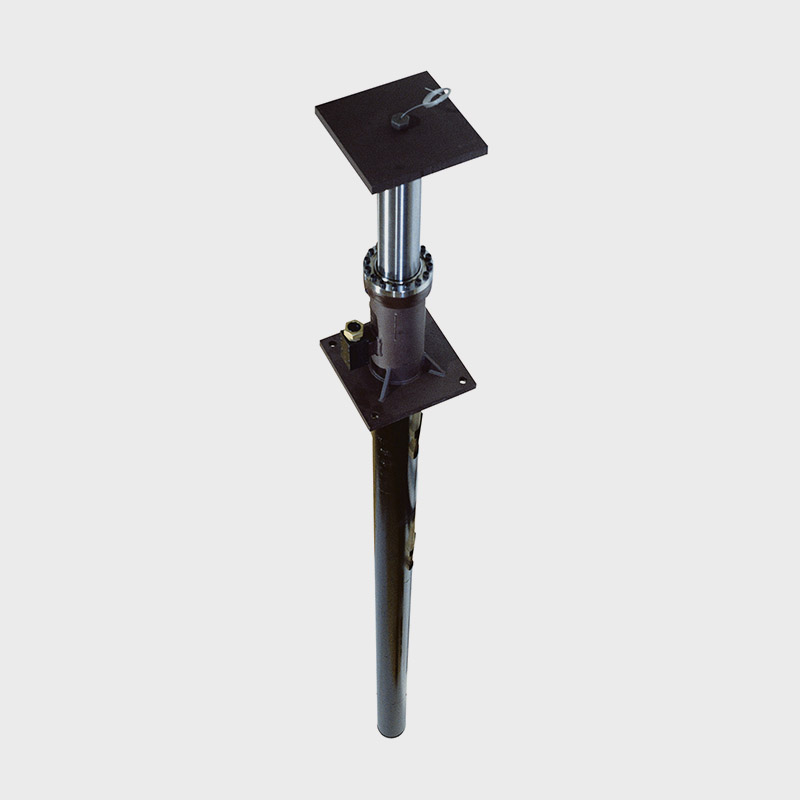

| Modelo | HL SL11 | 1000 | 1000 SL | 1001 | 1001 SL | 1008 | 1008 SL |
| Simbología |     | | | | | | |
| Tipo de tracción | Diferencial 2:1 | Directo central 1:1 | Directo central 1:1 | Directo lateral 1:1 | Directo lateral 1:1 | Diferencial 2:1 | Diferencial 2:1 |
| Recorrido máx de cabina | 5 paradas | 6 paradas | 6 paradas | 3 paradas | 3 paradas | 8 paradas | 8 paradas |
| Disponibilidad en piezas | 1,2 | 1,2,3 | 1,2,3 | 1,2,3 | 1,2,3 | 1,2,3 | 1,2,3 |
| Diámetro (mm) | 70 - 80 | 120 - 238 | 60 - 110 | 120 -160 | 60 - 110 | 120 - 238 | 60 - 110 |
| Espesor (mm) | 5 - 7,5 - 12 | 5 - 6 - 7,5 - 10 - 12 - 14 | 5 - 7,5 - 12 | 5 - 6 - 7,5 - 10 - 12 | 5 - 7,5 - 12 | 5 - 6 - 7,5 - 10 - 12 - 14 | 5 - 7,7 - 12 |
| 1Especialmente diseñado para centrales HL DRY / HL 50 DRY. | |||||||
| Pistones telescópicos GMV | ||||||
|---|---|---|---|---|---|---|
| Imagen |  |  |  |  |  |  |
| Gama | Serie 9000 (sincr. hidráulica) | Serie 9000 (sincr. hidráulica) | Serie 9000 (sincr. hidráulica) | Serie 9000 | Serie TCS-EC (sincr. mecánica) | Serie TCS-EC (sincr. mecánica) |

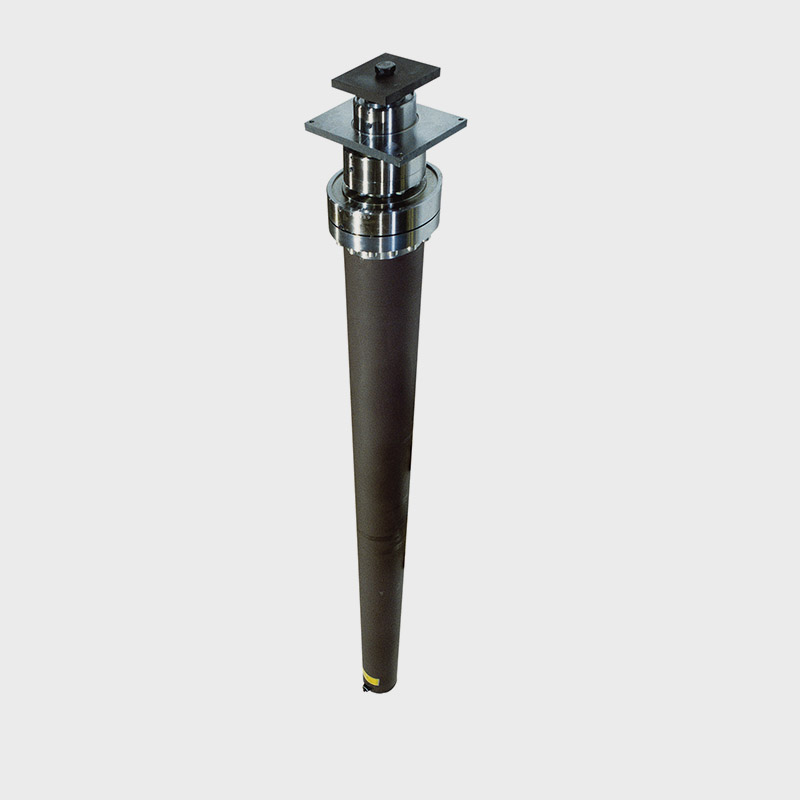

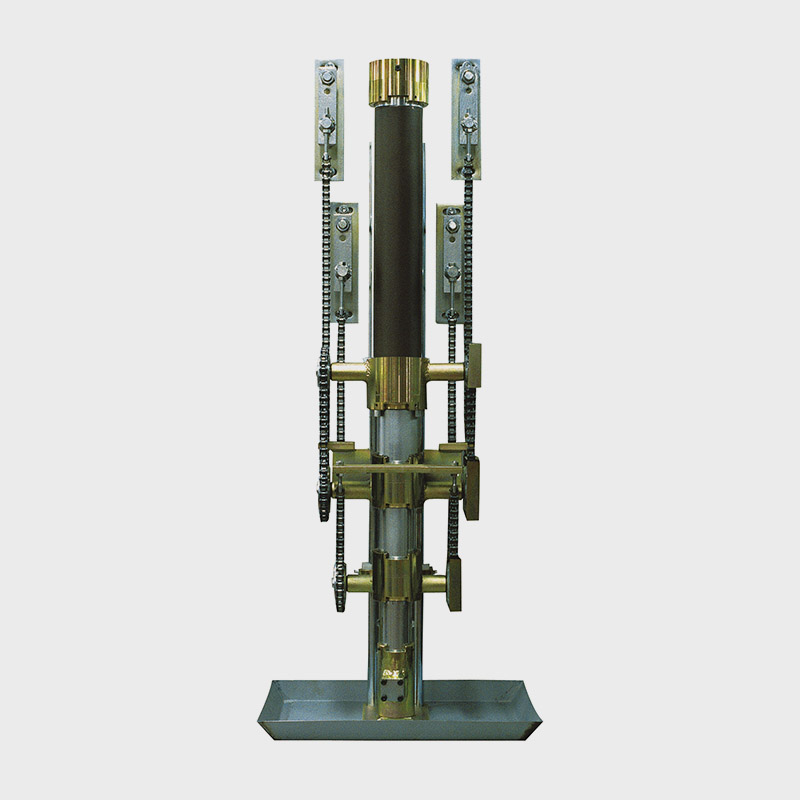

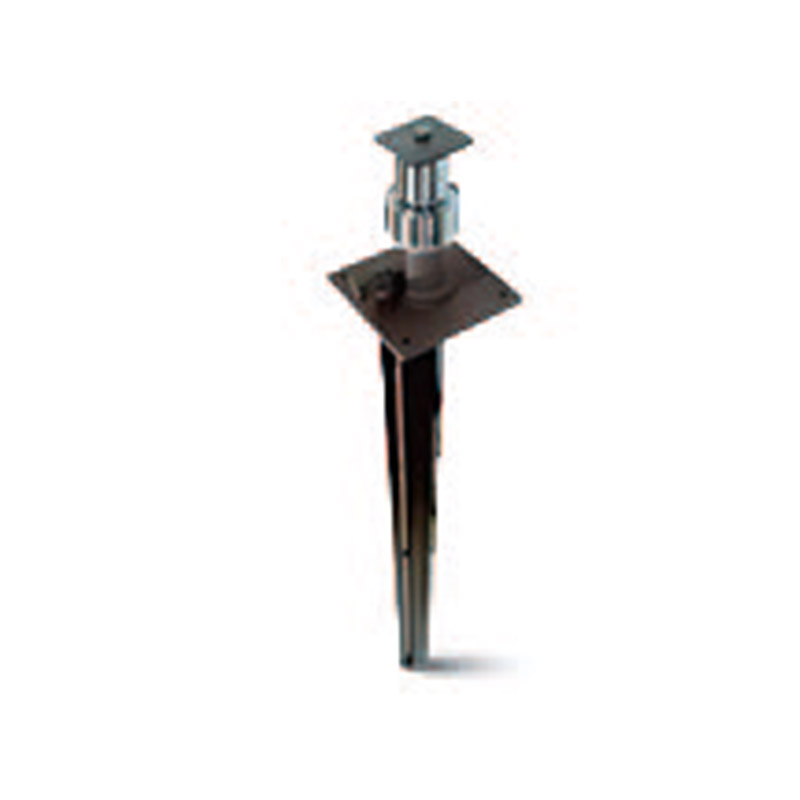

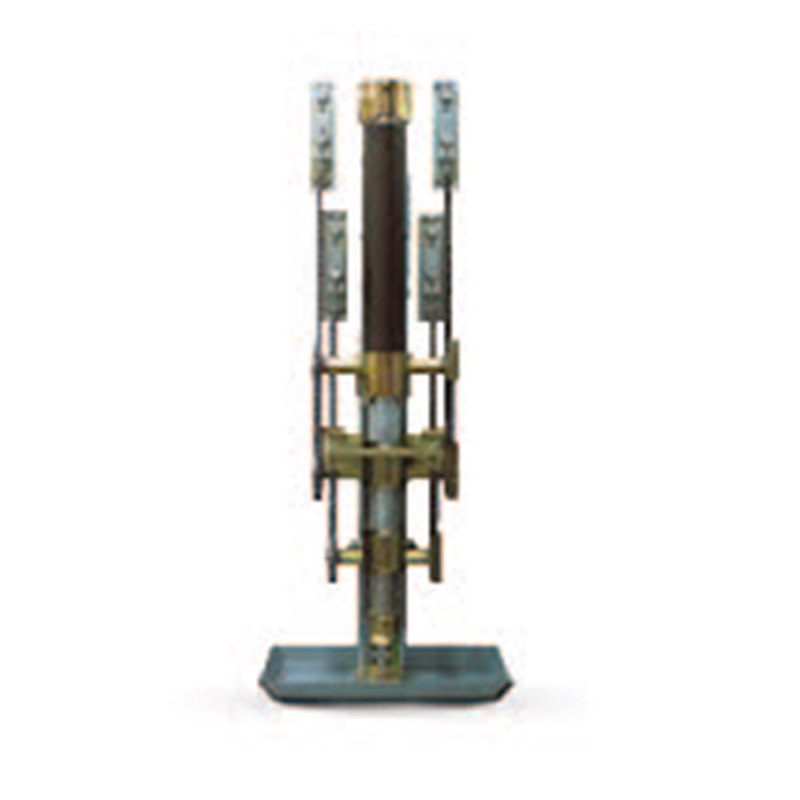

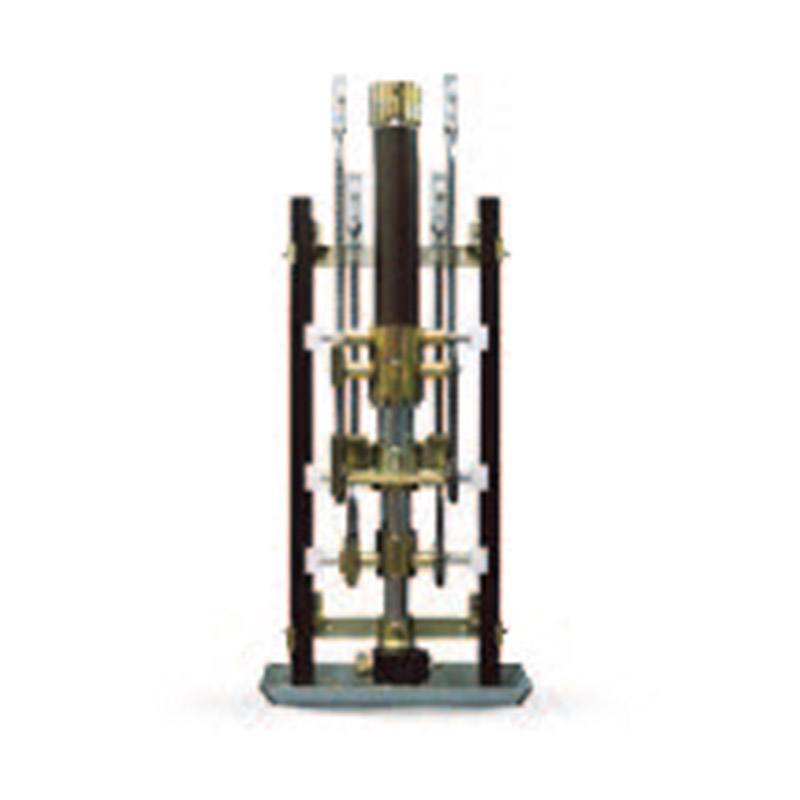

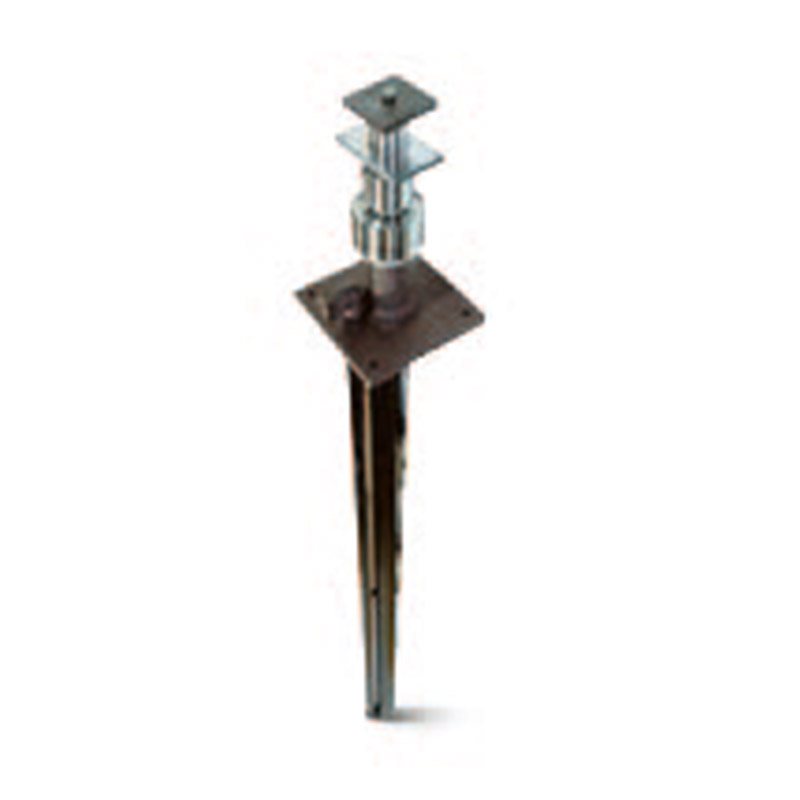

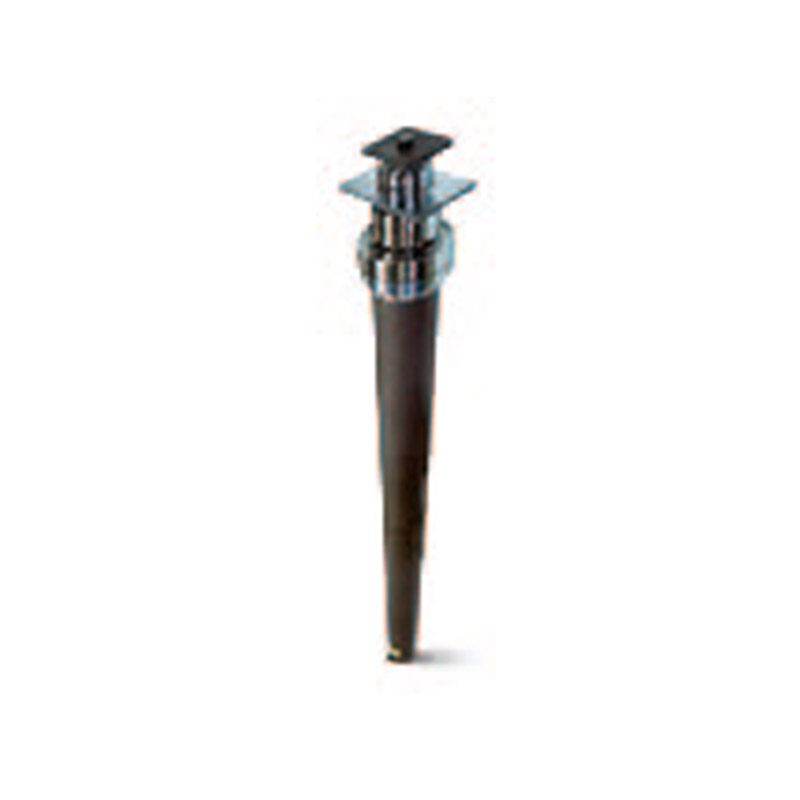

| Modelo | 9100 | 9101 | 9110 | 9111 | TCS | EC |
| Simbología | | | | |  | |
| Sincronización | Hidráulica | Hidráulica | Hidráulica | Hidráulica | Mecánica | Mecánica |
| Tipo de Tracción | Directo lateral 1:1 | Directo lateral 1:1 | Directo lateral 1:1 | Directo central 1:1 | Directo lateral 1:1 | Directo lateral 1:1 |
| Recorrido máx. de cabina | 4 paradas | 6 paradas | 6 paradas | 8 paradas | 8 paradas | 8 paradas |
| Etapas disponibles | 2 | 3 | 2 | 3 | 1 - 2 - 3 | 1- 2 - 3 - 4 |
| Diámetro 1ª sección (mm) | 42 - 100 | 42 - 100 | 50 - 100 | 50 - 100 | 60 - 120 | 60 - 120 |
| Ventaja principal | Diseño estético. Ideal para instalaciones panorámicas. | Diseño estético. Ideal para instalaciones panorámicas. | Grandes cargas. Ideal para montacargas, montacoches, etc. | |||
| 1Todos los pistones telescópicos de sincronización mecánica llevan incluido el guiado. 2 Se pueden realizar instalaciones de 1, 2 (serie 9000) o de 2, 4, 6 u 8 pistones (serie TCS - EC). |
||||||
