En GMV disponemos de los mejores grupos de válvulas del mercado. Tanto en versión mecánica, electromecánica como electrónica.
3010 A3
| Grupos de válvulas GMV | |||||||
|---|---|---|---|---|---|---|---|
| Imagen |  |  |  |  |  | ||

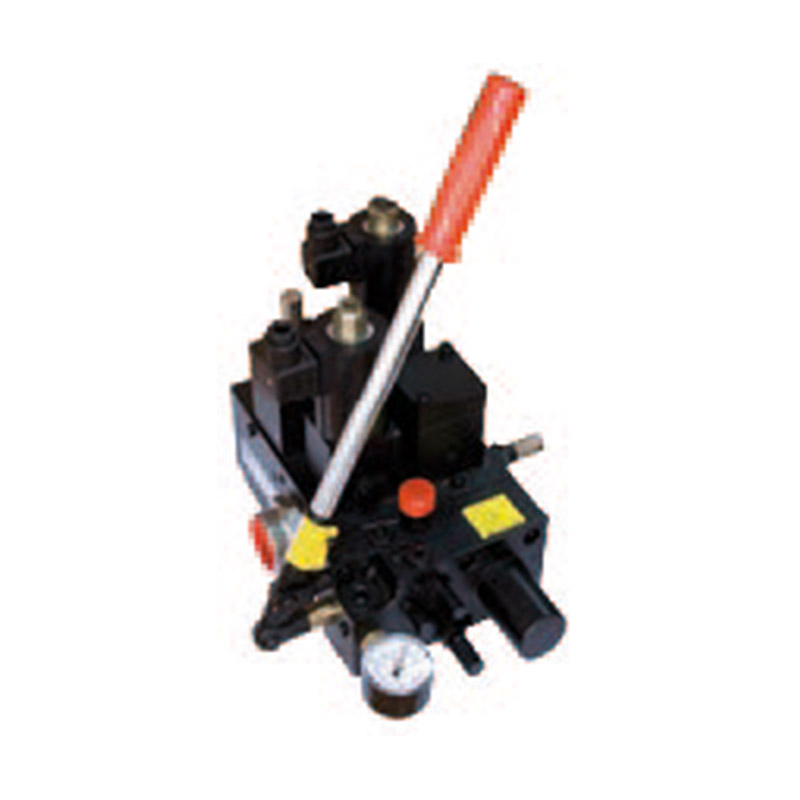

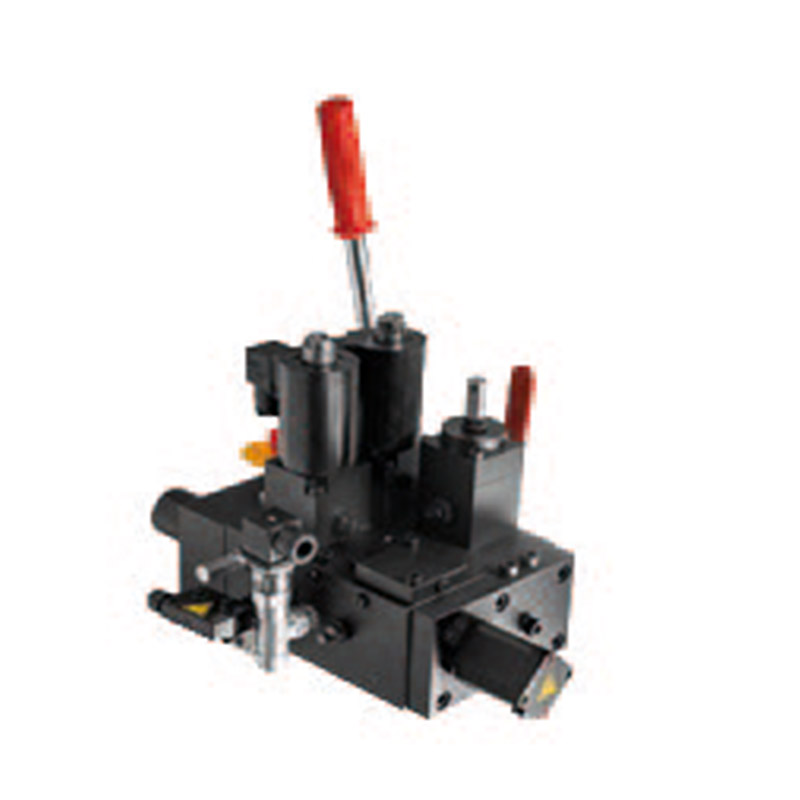

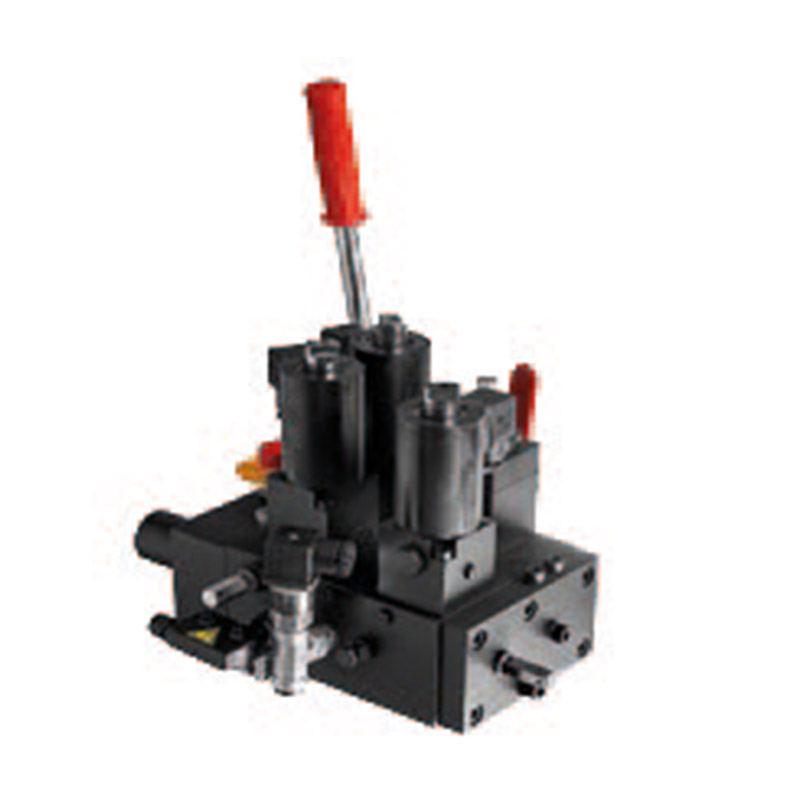

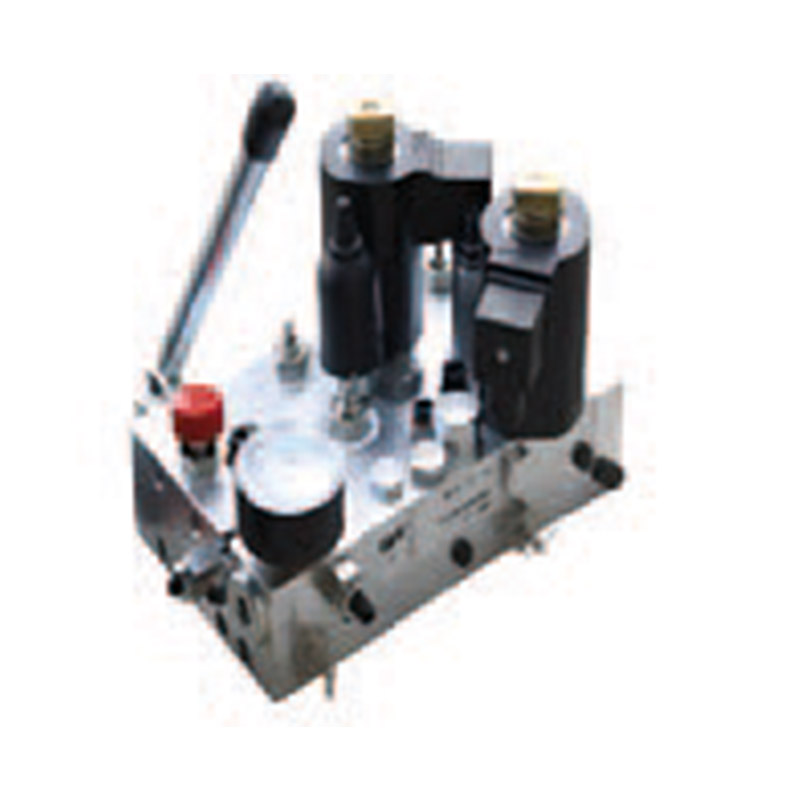

| Modelo | 3010 3/4 ” | 3010 | 3010 A3 | 3100 A3 | NGV A3 | ||
| Tecnología | Mecánica | Mecánica | Mecánica | Electromecánica | Electrónica | ||
| Simbología |   | |   | | | ||
| Cumplimiento de Normativa | EN 81.41 1 | EN 81.2 | EN 81.20,EN 81.50 | EN 81.20,EN 81.50 | EN 81.20,EN 81.50 | ||
| Instalaciones | Viviendas unifamiliares | Todas | Todas | Edificios públicos y de viviendas, modernizaciones | Edificios públicos y de viviendas, modernizaciones | ||
| Eficiencia Energética |   | | | | | ||
| Fluido Ecológico | Sí | Sí | Sí | Sí | Sí | ||
| Centrales compatibles | HL, HL 50 ,GL, F1, T2, T3, T4 | HL, HL 50 ,GL, F1, T2, T3, T4 | GL, F1, T2, MRL-T | GL, F1, T2 | Modernizaciones | ||
| Salida grupo de válvulas 4 | 3/4” | 3/4” - 1” - 1” ¼ - 1” ½ - 2” | 1”¼ | 1”¼ | 1”¼ | ||
| Velocidad máx. (m/s) 2 | 0.15 | 0.8 | 0.8 | 1 | 1 | ||
| Velocidades | 2 | 2 | Ajustables | Ajustables | Ajustables | ||
| Potencia (kw) | 1.5 - 2.6 | 1.5 - 58.8 | 2.9-18.4 | 2.9-18.4 | 2.2 - 51.5 | ||
| Presión máx. de trabajo (bar) | 45 | 35 / 453 | 45 | 45 | 45 | ||
| Accesorios | Resistencia calentamiento aceite; presostato; DLV 3/4 ” | Resistencia calentamiento aceite; Manómetro; Bomba a mano; Pulsador de emergencia | Manómetro; Bomba a mano; Pulsador de emergencia; Consola de programación; Válvula de emergencia eléctrica | Válvula de emergencia eléctrica; Bomba a mano PAM 81; Consola de programación | Válvula de emergencia eléctrica; Bomba a mano PAM 81; Consola de programación | ||
| 1 Normativa específica para elevadores de uso para personas con movilidad reducida. 2 Velocidad máxima hasta 0,15 m/s para elevadores a según Directiva de Máquinas 2006/42/CE. Velocidad máxima hasta 1 m/s según en normativa EN 81.20 y en 81.50. 3 35 bar en personas y 45 bar en elevadores y mercancías. 4 Racord opcional a 1” para caudales inferiores a 55L. | |||||||

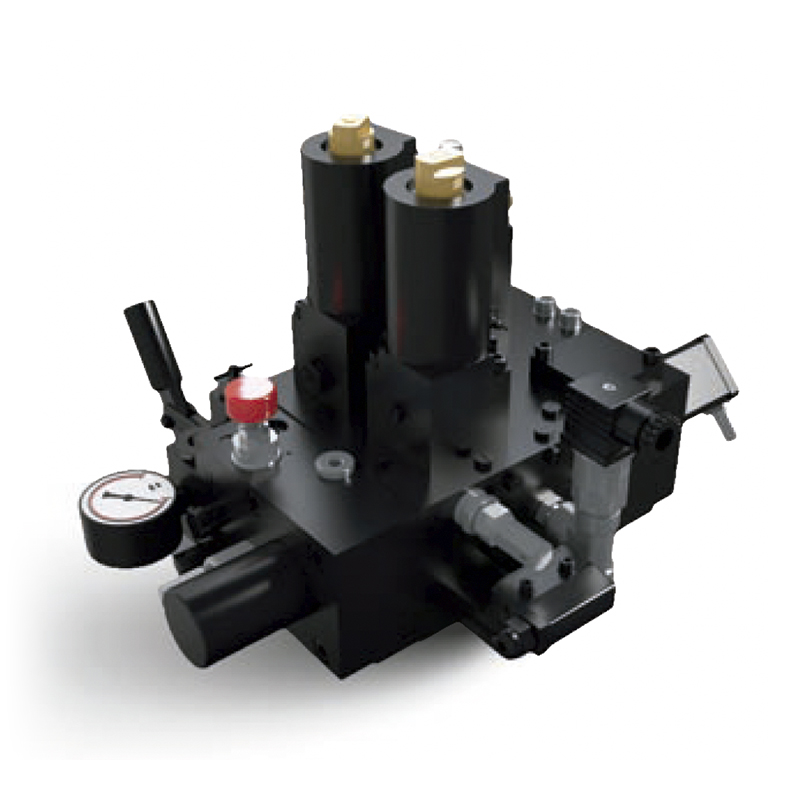

| Características grupo de válvulas | ||
|---|---|---|
| Imagen |  |
|

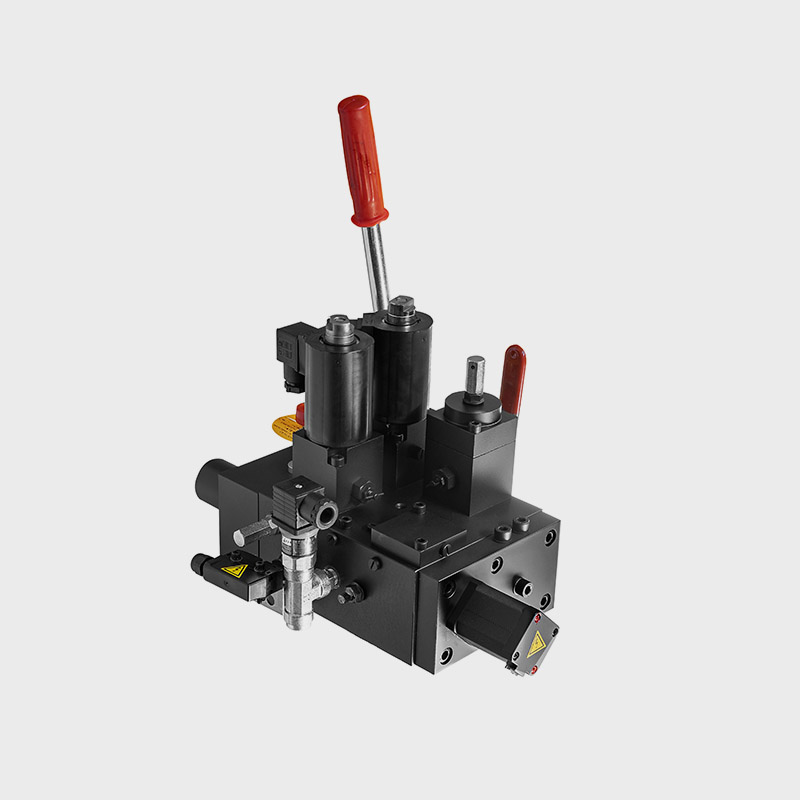

| Modelo | 3100 2CH A3 - 1"1/4 | |
| Normativa | EN 81.20 -/ EN 81.50 Doble sistema de seguridad |
|
| Tecnología | Digital Fluitronic - Stepping System | |
| Rango de caudal | 55 ÷ 216 [l/min] | |
| Velocidad máxima cabina | 1 [m/s] | |
| Presión estática máxima | 45 / 4.5 [bar/MPa] | |
| Presión estática mínima en vacío | 12 / 1,2 [bar/MPa] | |
| Caudal | ≥ 55 l/min | ≤ 216 l/min |
| Salida Grupo de Válvulas | 1” 1/4 | 1” 1/2 |
| Orientación salida G.V. | Vertical / Horizontal | Horizontal |
| Manguera Flexible | 1” 1/4 | 1” 1/2 |
| Conducción rígida | 35 L | 42 L |
| Temperatura de Trabajo | 5 ÷ 70 ºC | |
| Tipo de Fluido | Ecológico / mineral ISO VG 461 | |
| 1 Fluido recomendado para garantizar las óptimas prestaciones del equipo. | ||

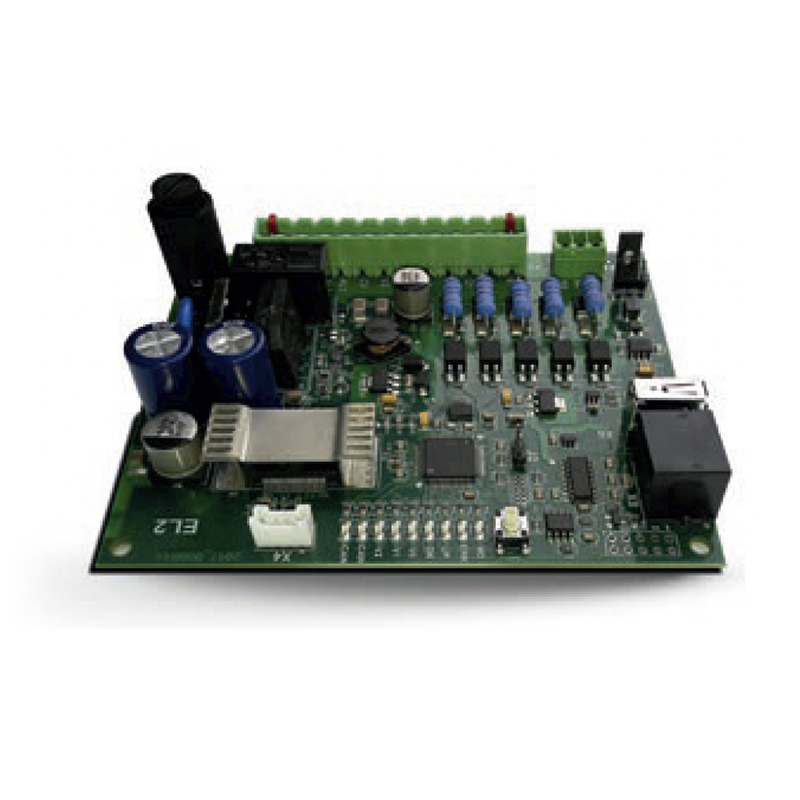

| Características placa electrónica | |
|---|---|
| Imagen |  |
| Modelo | 3100 |
| Tecnología | Digital Fluitronic - Stepping System |
| Normativa | EMC EN 12015 y EN 12016 |
| Consumo en Stand-by | 50 mA |
| Consumo máximo | 600 mA |
| Tensión de Alimentación Placa Electrónica | 23-27 Vdc / 20-24 Vac |
| Señales de Entrada | 16-230 Vdc / Vac |
| Tensión de bobina Descenso de emergencia eléctrico2 | 12 Vdc - 2,2 A |
| Ubicación | Instalada en caja protectora sobre central2 |
| Salidas al cuadro de maniobra | 1 salida relé alarma |
| Características salida relé | 24...180Vdc / Vac 10mA@20Vdc / 2A@180Vac |
| Indicadores | Indicadores LED de estado de funcionamiento y señales de entrada |
| Accesorios opcionales | Programador |
| 2 La placa electrónica se suministra instalada sobre la central y cableada con el grupo de válvulas. | |
¿Qué solución debe cumplirse según el artículo 3 de la nueva ITC de ascensores? Movimientos incontrolados de la cabina Garantizar la seguridad del usuario en los ascensores es una prioridad absoluta. Para proteger a los pasajeros contra los movimientos incontrolados de la cabina, es esencial la incorporación de dispositivos de
La precisión en la nivelación de los ascensores es fundamental no solo para la comodidad de los usuarios, sino también para su seguridad. Una nivelación deficiente puede causar accidentes graves, y por ello es crucial que los ascensores cumplan con las normativas vigentes. En este artículo, exploramos las medidas mínimas

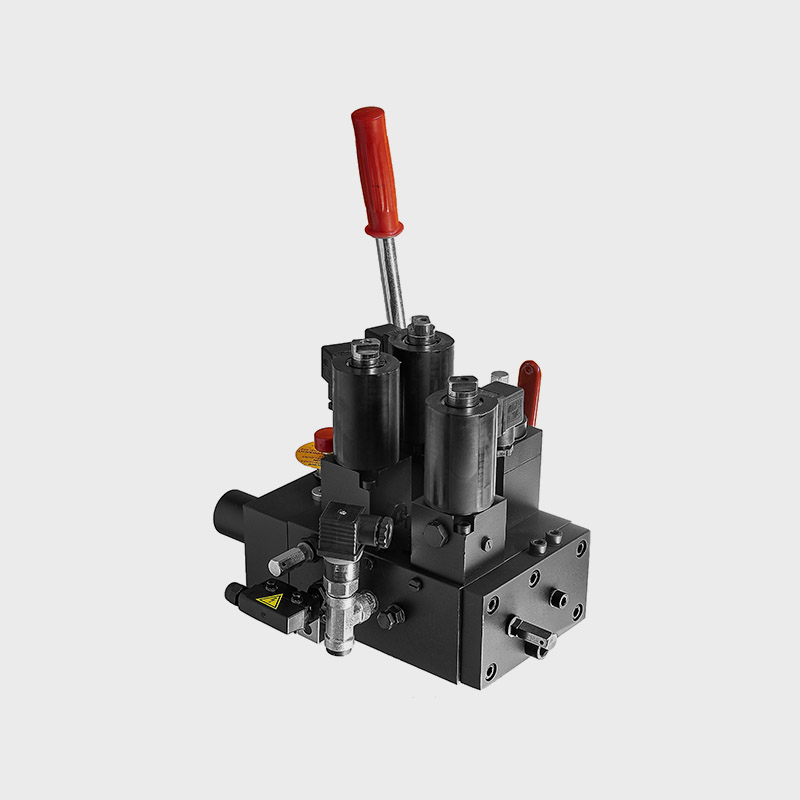

El nuevo grupo de válvulas 3100 2CHA3 nos ofrece las ventajas de una válvula compensada con regulación electrónica. Entre ellas y como principales ventajas podemos destacar: Entre ellas y como principales ventajas podemos destacar: Válvula con doble bloqueo de seguridad integrado de acuerdo con la norma EN81-20/50. Posibilidad de regulación
