Câbles en acier dans les ascenseurs : fonction et composants

Quand utiliser des câbles en acier

Les câbles en acier sont utilisés dans les installations d'entraînement différentiel et sont dimensionnés pour supporter le poids de la cabine et du châssis. En raison des fortes contraintes auxquelles ils sont soumis, ils présentent une configuration particulière.

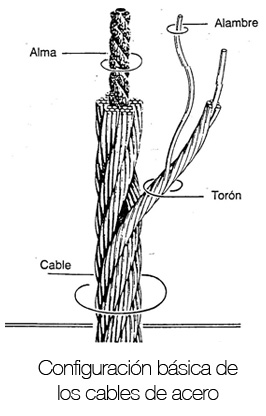

Pièces d'un câble en acier pour un ascenseur

Les différentes pièces qui composent le câble en acier sont expliquées ci-dessous :

1. Fil:
   C'est le composant principal du câble en acier. Il est réalisé en acier de différentes qualités, selon l'usage auquel est destiné le câble final.
2. Torón:
   Está formado por un conjunto de alambres enrollados helicoidalmente alrededor de un centro.
3. Âme:
   C'est l'axe central du câble où sont enroulés les torons. Ce noyau peut être en acier, ou en un autre matériau à moindre résistance tel que le plastique.
4. Fil:
   C'est le produit final formé de plusieurs brins enroulés en hélice autour du noyau.

Comment choisir un câble en acier

Les critères suivants sont suivis pour désigner le câble :

Câble A x BB diam. C avec âme D

Où:

• A est le nombre de brins
• BB est le nombre de fils
• C est le diamètre extérieur du câble
• D est le matériau de l'âme du câble

Dans la deuxième illustration, vous pouvez voir la section d'un câble 6 x 19 diamètre 9 avec une âme en fibre, formé d'une âme en fibre et de 6 brins de 19 fils chacun.
