Cuando se plantea la instalación de un ascensor (ya sea en un edificio residencial existente, en una obra nueva o en una vivienda unifamiliar), la primera gran pregunta siempre es la misma: ¿tenemos espacio suficiente?
Comprender cómo se calcula el espacio disponible para un elevador no requiere ser arquitecto ni ingeniero. En este artículo explicamos de forma sencilla y clara todo lo que se debe saber sobre las medidas del hueco del ascensor, qué exige la normativa actual y qué soluciones existen cuando los metros cuadrados escasean.
Qué es el hueco de un ascensor y qué dimensiones lo definen

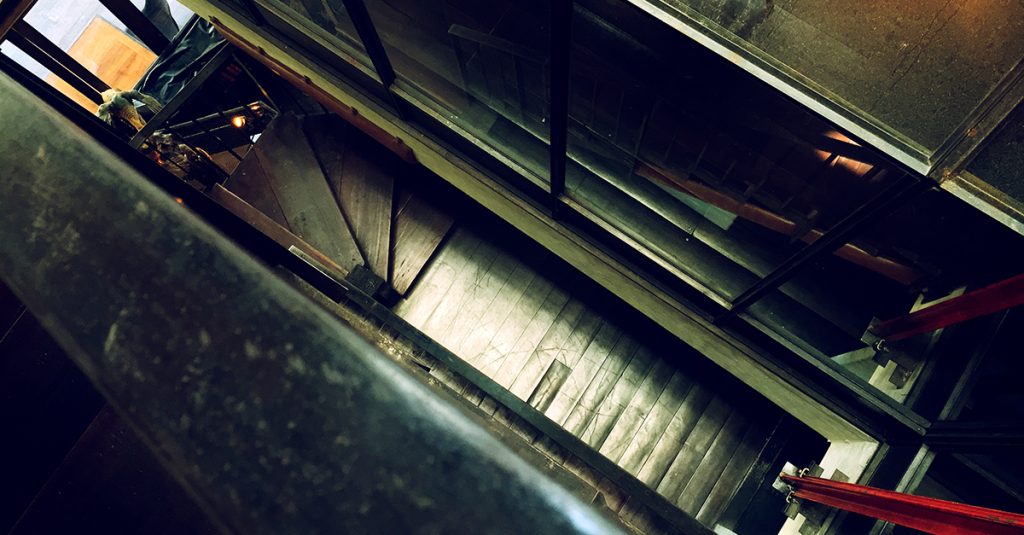

El hueco del ascensor es el espacio vertical cerrado o parcialmente cerrado por el que se desplaza la cabina y, en caso de existir, el contrapeso. En términos sencillos, es el conducto que protege y guía el recorrido del ascensor.
Para determinar si un ascensor cabe en un determinado lugar, no basta con medir el ancho y el fondo del hueco. Existen cuatro dimensiones fundamentales que definen la viabilidad técnica:
- Ancho del hueco: La distancia de lado a lado en el plano horizontal (de pared a pared interna).
- Fondo del hueco: La distancia desde la parte frontal (donde se sitúan las puertas) hasta la pared posterior del recinto.
- Foso: El espacio vertical situado por debajo del nivel de la parada más baja. Es la zona del suelo donde se instalan los amortiguadores y los elementos de seguridad.
- Huida: La distancia vertical libre que queda entre el nivel del suelo de la última parada (la más alta) y el techo del hueco. Esta zona garantiza un volumen de seguridad para el técnico durante las labores de mantenimiento.
Medidas mínimas del hueco según la normativa (UNE-EN 81-20 y CTE DB-SUA)
La instalación de elevadores en España está regulada principalmente por dos marcos normativos:
- UNE-EN 81-20 y UNE-EN 81-50: Normas europeas que establecen las reglas de seguridad para la construcción e instalación de ascensores, definiendo las distancias de seguridad en el foso y la huida para proteger al personal de mantenimiento y a los usuarios.
- Código Técnico de la Edificación (CTE DB-SUA): En su documento de Seguridad de Utilización y Accesibilidad, fija las dimensiones mínimas para garantizar el uso autónomo por parte de personas con movilidad reducida o en silla de ruedas.
Según el CTE DB-SUA, un ascensor accesible de tipo 1 (apto para silla de ruedas) debe contar con una cabina de al menos 1000 mm de ancho por 1250 mm de fondo. Para albergar esa cabina, el hueco mínimo requerido en edificación nueva suele situarse alrededor de 1400 mm de ancho por 1600 mm de fondo, aunque estas cifras varían según el tipo de puertas y el sistema de tracción.
Medidas del hueco en eficicios de viviendas

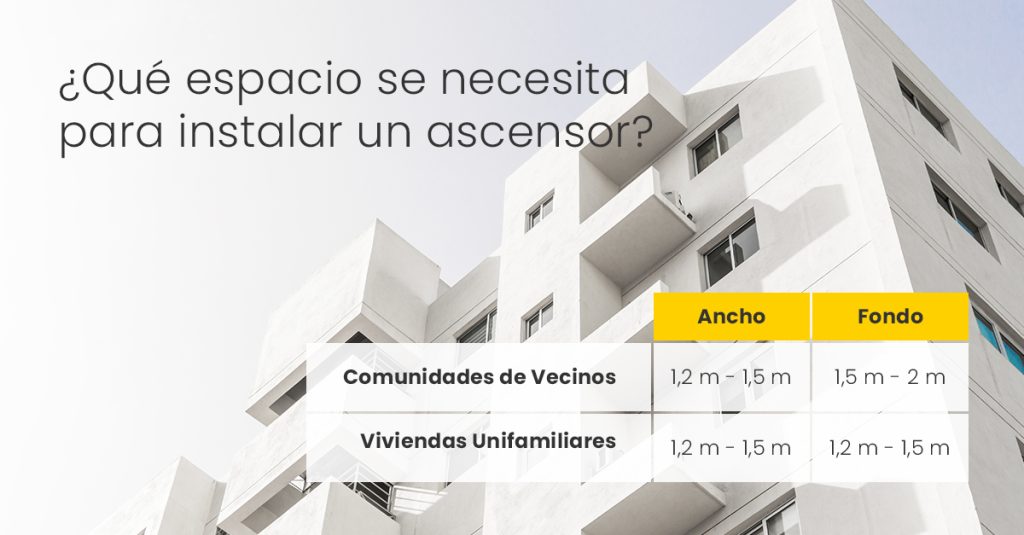

En las comunidades de vecinos, el tamaño del ascensor viene determinado por el número de viviendas, el flujo de personas esperado y los criterios de accesibilidad.

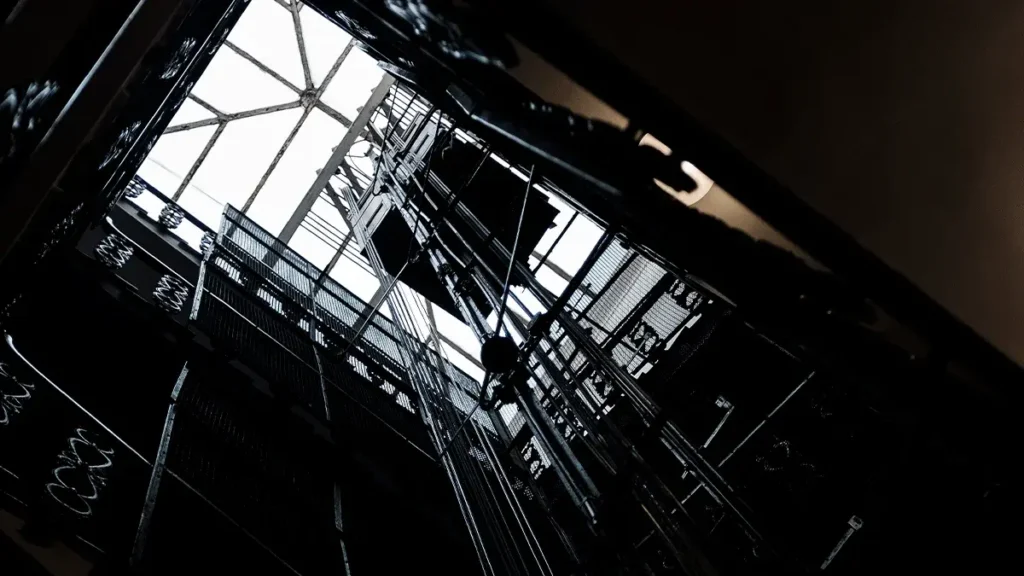

Dimensiones estándar: ancho, fondo, foso y huida
En un edificio de viviendas habitual, el volumen de uso exige cabinas más amplias y mecanismos robustos.
- Ancho y Fondo: El recinto oscila habitualmente entre los 1500 mm y los 2000 mm por lado.
- Foso estándar: En edificios de obra nueva, la profundidad del foso oscila entre los 1000 mm y 1200 mm.
- Huida estándar: La altura de la huida en el techo superior suele requerir entre 3400 mm y 3700 mm.
Tabla de dimensiones según capacidad de carga (4, 6 y 8 personas)
Las siguientes medidas sirven como orientación para edificios residenciales convencionales:
| Capacidad | Carga útil Kg | Medidas recomendadas de cabina (ancho x fondo) (mm) | Medidas mínimas del hueco (ancho x fondo) (mm) | Foso habitual (mm) | Huida habitual (mm) |
| 4 personas | 300-320 | 900×1000 | 1350×1400 | 1000-1200 | 3400 |
| 6 personas | 450-480 | 1000×1250 | 1450×1650 | 1100-1200 | 3500 |
| 8 personas | 630 | 1100×1400 | 1600×1800 | 1200 | 3600 |
Nota: Las medidas exactas del hueco dependen de si las puertas de embarque son telescópicas, centrales o semiautomáticas.
Medidas de hueco en viviendas unifamiliares
En una casa unifamiliar (chalet, adosado o vivienda bi-familiar), el flujo de tráfico es muy bajo y los requisitos de velocidad son menores. Esto permite instalar elevadores o ascensores unifamiliares (también conocidos como plataformas elevadoras) en dimensiones mucho más reducidas.
Dimensiones estándar: ancho, fondo, foso y huida
Para un uso unifamiliar típico (2 o 3 personas):
- Ancho y Fondo del hueco: Es habitual trabajar con huecos desde 1100 mm × 1200 mm para cabinas individuales compactas.
- Foso reducido: A diferencia de un edificio público, una vivienda unifamiliar no requiere una fosa profunda. Suele bastar con un foso de 150 mm a 300 mm (incluso en ocasiones se resuelve con una pequeña rampa de acceso sin calar el suelo).
- Huida reducida: La altura necesaria en la última planta suele estar entre 2400 mm y 2600 mm, lo que encaja con la altura estándar de los techos de una vivienda.
Soluciones para huecos
Cuando la casa no se diseñó pensando en un ascensor, existen alternativas para integrarlo:
- Hueco de la escalera: Aprovechar el espacio libre en el centro de la escalera principal.
- Estructuras modulares exteriores: Instalar una torre o estructura autoportante en la fachada o patio interior.
- Armarios o trasteros alineados: Aprovechar la alineación vertical de pequeños espacios de almacenamiento en cada planta.
Diferencias dimensionales entre ascensor hidráulico y eléctrico
El principio de funcionamiento del ascensor condiciona directamente el espacio que necesita dentro del recinto.
Ascensor hidráulico MRL: ventajas en espacios reducidos
El ascensor hidráulico se desplaza mediante la acción de un pistón alimentado por aceite a presión impulsado por un grupo tractor. En la versión MRL (Machine Room Less o Sin Sala de Máquinas), el cuadro de maniobras y el depósito se ubican en un armario fuera del hueco.
Ventajas en el aprovechamiento del hueco:
- Sin contrapeso: Al no requerir una masa de contrapeso para equilibrar la carga, el 100% del ancho del hueco se optimiza para la cabina y sus guías.
Cargas en el foso: El esfuerzo del peso se descarga sobre la base del foso y no sobre el techo o las vigas superiores del edificio, lo que simplifica la arquitectura del hueco. - Ideal para espacios ajustados: Permite maximizar la superficie útil de cabina en huecos de forma irregular o muy estrechos.
Ascensor eléctrico con contrapeso: espacio adicional necesario
El ascensor eléctrico (o de tracción) utiliza un motor eléctrico y un sistema de poleas asistido por un contrapeso.
Requerimientos de espacio:
- Espacio para el contrapeso: El contrapeso debe discurrir a lo largo del hueco (situado habitualmente en el fondo o en un lateral). Esto reduce entre 250 mm y 350 mm el espacio disponible para la cabina en ese eje.
- Huida más alta: Al alcanzar mayores velocidades que los hidráulicos, la normativa exige espacios de seguridad superiores en la parte superior del recinto.
¿Qué ocurre si mi hueco no cumple las medidas mínimas?
En edificios antiguos sin ascensor es frecuente encontrarse con la imposibilidad de conseguir las medidas estándar que exige la norma general. En estos casos, la normativa de seguridad (como la especificación UNE-EN 81-21 para ascensores en edificios existentes) contempla excepciones y soluciones técnicas especiales:
- Sistemas de seguridad adaptables: Dispositivos electromecánicos que crean espacios de seguridad temporales en foso o huida solo cuando el técnico entra a trabajar, permitiendo fosos de menos de 50 cm y huidas de menos de 2,80 m.
- Puertas especiales: Uso de puertas plegables tipo autobús o puertas telescópicas de varias hojas para reducir el ancho exterior necesario.
- Plataformas salvaescaleras: Cuando es físicamente imposible construir un recinto, se recurre a soluciones alternativas de accesibilidad.
Preguntas frecuentes sobre medidas de hueco de ascensor
¿Cuál es la medida mínima de hueco para un ascensor en una vivienda unifamiliar?
La medida mínima aconsejable para disponer de una cabina funcional en la que quepa una persona de pie o una persona con un acompañante es de aproximadamente 1000 mm de ancho por 1000 mm de fondo.
¿Puede instalarse un ascensor en un hueco de 1000 mm × 1000 mm?
Sí, es técnicamente posible. Con un hueco libre de 1000 mm × 1000 mm se puede instalar un elevador monoplaza o una plataforma con una cabina útil de unos 700 mm × 800 mm, utilizando puertas manuales y un sistema de tracción hidráulico o monofásico compacto.
¿Es necesario foso en todos los casos?
En edificación nueva, sí. En viviendas unifamiliares o rehabilitaciones de edificios antiguos, existen modelos que solo requieren entre 100 y 150 mm de foso, distancia que a menudo se resuelve rebajando únicamente el solado o mediante un pequeño escalón de acceso.
¿Qué altura mínima de huida se necesita en el techo del hueco?
En obra nueva con ascensores convencionales se suelen requerir al menos 3400 mm. Sin embargo, en soluciones para edificios existentes o viviendas unifamiliares con normativa adaptada, existen modelos homologados que funcionan con huidas de 2400 a 2600 milímetros.
Bibliografía
AENOR. UNE-EN 81-20: Reglas de seguridad para la construcción e instalación de ascensores. Parte 20: Ascensores para personas y personas y cargas. Ficha en tienda AENOR (norma de pago): UNE-EN 81-20:2020 — Tienda AENOR
AENOR. UNE-EN 81-21: Reglas de seguridad para la construcción e instalación de ascensores. Parte 21: Nuevos ascensores para personas y personas y cargas en edificios existentes.
Norma es especialmente relevante para instalaciones en edificios existentes donde el espacio disponible no permite cumplir todos los requisitos de la UNE-EN 81-20. Edición vigente en tienda AENOR (norma de pago): UNE-EN 81-21:2022 — Tienda AENOR
Ministerio de Transportes, Movilidad y Agenda Urbana. Código Técnico de la Edificación (CTE): Documento Básico DB-SUA (Seguridad de Utilización y Accesibilidad).
El DB-SUA establece reglas y procedimientos para cumplir las exigencias básicas de seguridad de utilización y accesibilidad en los edificios. Dos fuentes oficiales enlazables: Codigotecnico
- Página oficial del CTE con el documento completo y sus actualizaciones:
CTE DB-SUA — codigotecnico.org - Texto completo en PDF (versión oficial vigente):
DB-SUA en PDF — codigotecnico.org
