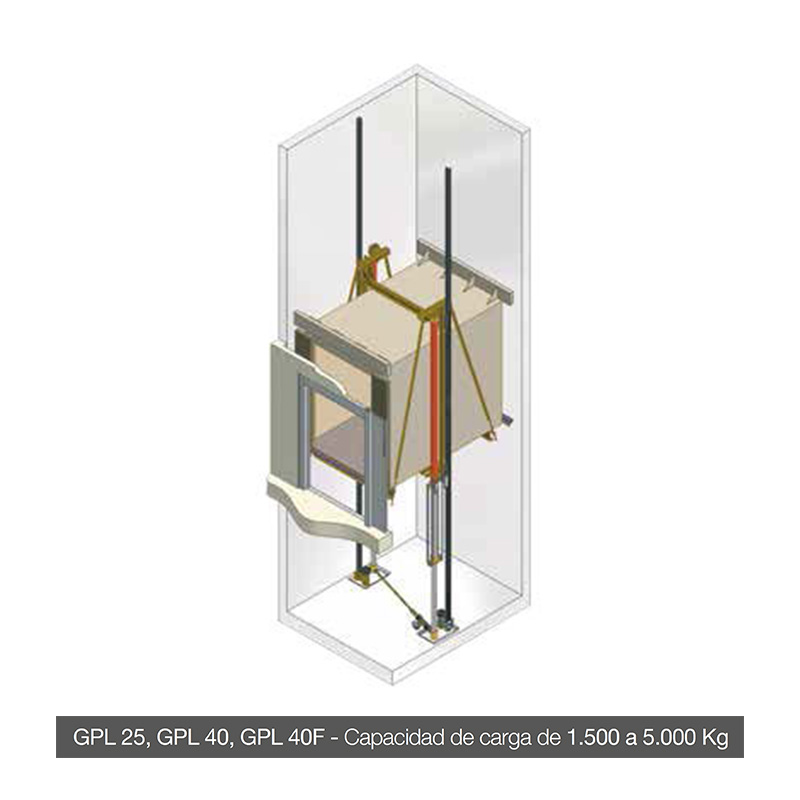

El ascensor GPL pertenece a las siglas Good Passenger Lift, el ascensor de montacargas 1:1 construido con una cabina resistente y de larga duración.
Soluciones >
- Montacargas
Ascensor montacargas GPL
- GPL cumple con la EN 81.20.
- El bajo peso reduce el tamaño del conjunto pistón y motor/bomba.
- Tracción 1:1 que permite mayor estabilidad durante la carga y descarga al no existir elongación de las cuerdas.
Documentación
Información técnica
| Características GPL y GPL VL | Cabina | Puertas |
|---|---|---|
| Dimensiones | Largo 1200-4350 mm Profundidad hasta 6700 mm Altura 2000-3900 mm | Largo hasta 4000 mm Altura hasta 3900 mm |
| Operador | - | Controlado por VVVF |

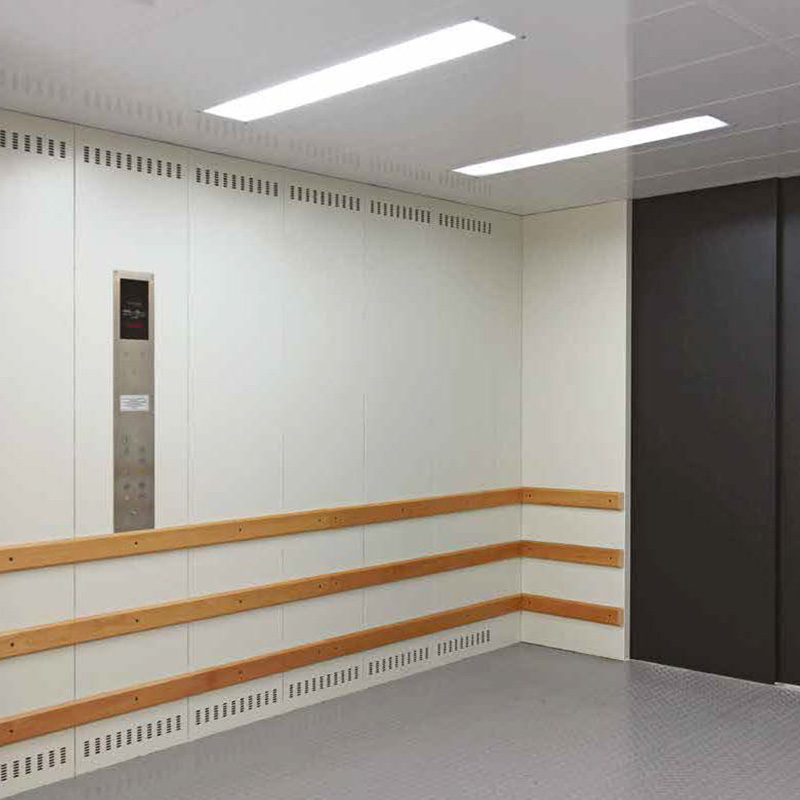

| Suelo | Acero pintado a cuadros RAL 7004 | |
| Paredes | Magnelis (sin pintar) | 2,4 o 6 con apertura central |
| Techo | Magnelis pintado RAL 9003 | Reforzado |
| Otros acabados | - | Chapa pintada Epoxi RAL 7032 Aluminio |
| Parachoque | Doble en madera o goma | - |
| Umbral | Aluminio reforzado para modelos estándar y acero macizo para los modelos apots para su uso con la carretilla elevadora eléctrica (F) | - |
| Iluminación | Paneles led empotrados | - |
| Observaciones | Ver alternativas en el catálogo | Ver alternativas en el catálogo |
| Protección | - | Barrera electrónica |
| Chasis | FHL y Guía: el diseño del chasis permite aprovechar al máximo el espacio del hueco permitiendo dimensiones de cabina muy amplias. Fijaciones guías estándar con cilindros fijados a las paredes del hueco. Diseño robusto y ligero para una instalación rápida. | - |
| Pistones | EC o 1008: los pistones telescópicos se sincronizan mecanicamente mediante cadenas que proporcionan una sincronización constante por lo que no necesitan ser resincronizados. El tipo de pistón utilizado permite aprovechar al máximo las dimensiones del hueco. Pistones de acción directa que garantizan una alta estabilidad durante la carga y descarga. | - |
| Tuberías | AST: Las tuberías AST tienen conexiones roscadas. No se requieren soldaduras en el lugar de instalación. Las conexiones roscadas ajustables permiten una instalación fácil y rápida. | - |
| Central | Central diseñada para instalación en sala de máquinas que permite un fácil mantenimiento. Válvula 3010 con parada suave en suministro estándar y válvula electrónica como opcional. Arranque en estrella/triángulo o soft starter. Grupo motoro/bomba auxiliar para nivelación y arranque suave en el motor principal. Manguera entre unidad de control y válvula de bloqueo en tubería AST. | - |
| Cuadro de maniobra, intercomunicador y botonera | Maniobra universal o colectiva de descenso. Instalación eléctrica precableada para reducir el tiempo de instalación. Arranque estrella/triángulo o arrancador suave. Motor auxiliar para renivelación. Citófono de emergencia conforme a EN 81-28. Botoneras conforme a EN 81-70. | - |
| Modelo | Carga (kg) | Cabina* | Puertas* | Hueco* | Nº Pistones | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones Estándar montacargas GPL | A | B | PL | Tipo | C | D con 1 acceso | D con 2 accesos opuestos | |||
| GPL25 | 1250-2500 | 1500 | 2700 | 1300 | C4 | 2200 | 3100 | 3260 | 2 | |
| GPL25 | 1250-2500 | 1800 | 2700 | 1400 | C4 | 2500 | 3100 | 3260 | 2 | |
| GPL25 | 1800-3000 | 2100 | 2700 | 1700 | C4 | 2800 | 3100 | 3260 | 2 | |
| GPL40 | 2100-4000 | 2200 | 3100 | 1800 | C4 | 2900 | 3500 | 3660 | 2 | |
| GPL40 | 2250-4000 | 2200 | 3400 | 1800 | C4 | 2900 | 3800 | 3960 | 2 | |
| GPL40 | 3000-5000 | 2600 | 3900 | 2100 | C4 | 3300 | 4300 | 4460 | 2 | |
| GPL40 | 3250-5000 | 2600 | 4300 | 2100 | C4 | 3300 | 4700 | 4860 | 2 | |
| GPL80 | 3250-6000 | 2600 | 4300 | 2100 | C4 | 3300 | 4700 | 4860 | 4 | |
| GPL80 | 4000-8000 | 2800 | 4800 | 2200 | C4 | 3500 | 5200 | 5360 | 4 | |
| GPL80 | 4500-8500 | 2800 | 5300 | 2400 | C6 | 3500 | 5800 | 6040 | 4 | |
| GPL80 | 4500-9000 | 3000 | 5300 | 2600 | C6 | 3700 | 5800 | 6040 | 4 | |
| GPL80 | 4700-10000 | 2800 | 6000 | 2400 | C6 | 3500 | 6500 | 6740 | 4 | |
| F = adecuado para operaciones de carga y descarga con carretilla elevadora eléctrica | ||||||||||
| Puerta tipo C4 = puerta de apertura central con 4 paneles - Puerta tipo C6 = puerta de apertura central con 6 paneles | ||||||||||
| Recorrido máximo 13,7 m con profundidad de foso estándar (1200 mm) y huída estándar (3400 mm). Carreras más altas son posibles con foso/huída aumentada. Foso mín. 1000 mm posible en casos y condiciones particulares,ver información técnica. Para cualquier prueba que no sea STD, póngase en contacto con el departamento técnico de GMV. |
||||||||||
| Velocidad máxima GPL 0,63 m/s | ||||||||||
| Altura cabina GPL 2000-3000 mm | ||||||||||
| *Dimensiones en mm. | ||||||||||
