Diferencias entre pistones convencionales y pistones telescópicos

Artículo actualizado: 13-07-2026

El funcionamiento de un ascensor hidráulico parece simple a primera vista: un fluido empuja un cilindro para elevar la cabina y se retira para bajarla. Sin embargo, el pistón, cuenta con diferentes variantes tecnológicas y relaciones de tiro que determinan la viabilidad técnica y económica de un proyecto.
Ya sea para instalar un elevador en una vivienda unifamiliar, un montacargas en una industria o modernizar un equipo existente, comprender cómo funcionan los diferentes tipos de pistones es clave para tomar la decisión correcta.

Qué es un pistón hidráulico en un ascensor

El pistón hidráulico es el componente encargado de transformar la energía hidráulica en energía mecánica. Recibe el aceite a presión enviado por el grupo motobomba y, mediante este empuje, desplaza un vástago (la parte móvil) que eleva la cabina del ascensor.
A diferencia de los sistemas eléctricos de tracción por cables y contrapeso, el ascensor hidráulico consume energía principalmente en la subida. La bajada se realiza aprovechando la fuerza de la gravedad, regulando la apertura de las válvulas para que el aceite regrese al depósito de forma controlada y suave.

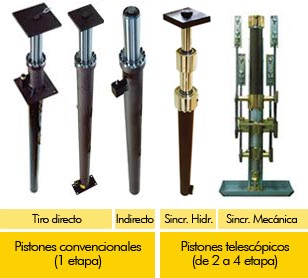

Tipos de pistones para ascensores hidráulicos

Los pistones, también conocidos como cilindros, se dividen básicamente en dos categorías: los convencionales (característicos por ser de una sola etapa) y los telescópicos (que tienen de 2 a 4 etapas).

Por otro lado, también es importante el tipo de tracción de los pistones convencionales, estos pueden ser de tracción directa (1:1) o indirecta (2:1).

Pistón convencional de una etapa

Los pistones de 1 etapa (convencionales) están ideados para instalaciones como por ejemplo edificios públicos o de viviendas, viviendas unifamiliares, chalets, etc. Dependiendo del tipo de instalación, del recorrido y de la carga instalaremos un pistón de tiro directo o indirecto.

Es el modelo más clásico y robusto. Consta de una camisa fija y un único vástago que emerge de ella. Su aplicación cambia radicalmente según el tipo de tracción que se utilice:

• Tiro directo (1:1): El pistón empuja directamente la cabina. En este caso, el vástago y la camisa deben medir lo mismo que el recorrido total de la instalación.
• Tiro indirecto (2:1): El pistón incorpora en su extremo una polea y un sistema de cables de acero. Este mecanismo multiplica el movimiento por dos: por cada metro que se desplaza el vástago, la cabina se mueve dos metros. Gracias a esto, el pistón solo necesita medir la mitad del recorrido real del ascensor, evitando tener que realizar una excavación profunda en el suelo.

Pistón telescópico de sincronización hidráulica

Cuando el recorrido aumenta pero no se dispone de espacio físico para alojar un cilindro convencional, se recurre a los pistones telescópicos. Estos cilindros están compuestos por varios vástagos (etapas) que entran uno dentro del otro, de forma similar a un telescopio o a un palo selfie.

En el modelo telescópico de sincronización hidráulica, la sincronización de las etapas es interna. El aceite a presión entra en el cilindro y un sistema de válvulas internas regula el paso del fluido para que todas las etapas se desplieguen y replieguen al mismo tiempo y a la misma velocidad relativa unas de otras. Esto garantiza un viaje suave y sin tirones perceptibles para los pasajeros.

Pistón telescópico de sincronización mecánica

A diferencia del anterior, este tipo de pistón telescópico utiliza elementos externos para asegurar que las etapas se muevan al unísono. Cuenta con un sistema de cadenas fijadas a los laterales exteriores del cilindro.

Este diseño permite que la estructura sea extremadamente resistente a los esfuerzos mecánicos. Su construcción suele ser invertida (con el vástago saliendo hacia abajo), lo que optimiza el guiado y la distribución de fuerzas. Es una solución óptima para instalaciones industriales y vehículos pesados

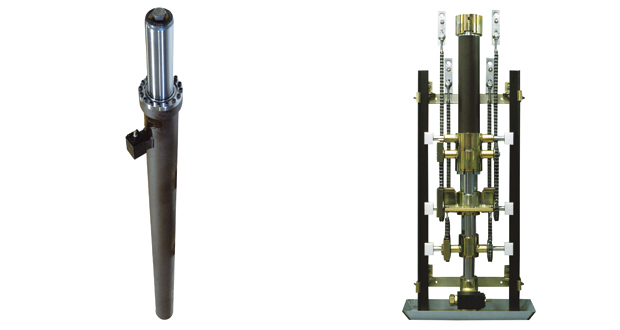

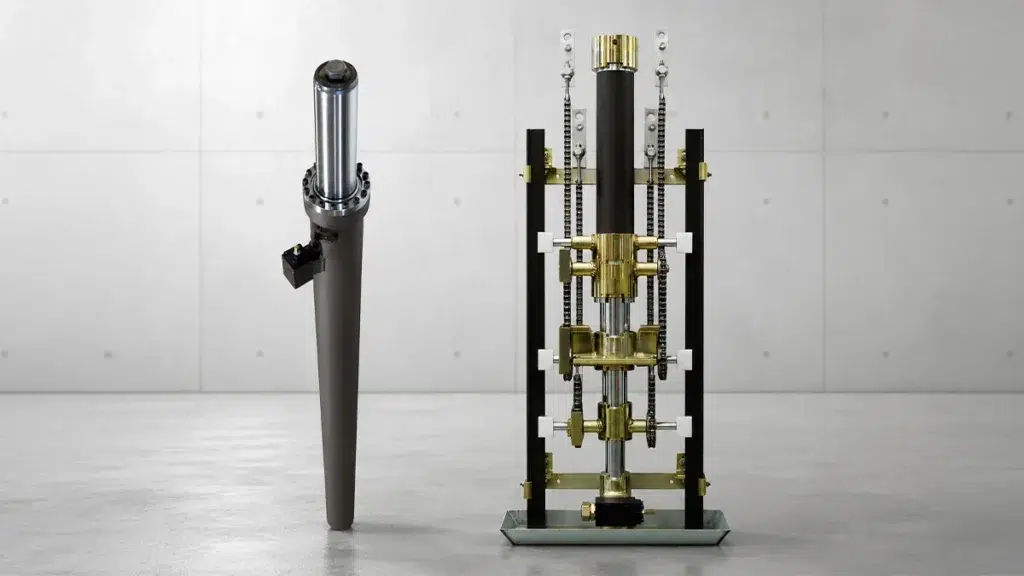

Diferencias técnicas entre pistón convencional y telescópico

La diferencia principal radica en el diseño constructivo y en cómo gestionan el espacio en relación con el recorrido total que puede alcanzar el ascensor.

Un pistón convencional de una sola etapa destaca por su simplicidad mecánica. Si se instala en tiro directo (1:1) central, obliga a realizar una perforación profunda bajo el foso del ascensor para alojar la camisa. Sin embargo, si se monta en tiro indirecto (2:1), su tamaño se reduce a la mitad y se convierte en una opción muy competitiva que no requiere perforaciones profundas en el suelo, compitiendo directamente en versatilidad con los sistemas multi-etapa.

El pistón telescópico rompe las limitaciones de altura dividiendo su cuerpo en 2, 3 o hasta 4 etapas. Al plegarse, su longitud total cerrada se reduce de forma drástica. Esto permite alcanzar recorridos considerables manteniendo el cilindro completamente dentro de las dimensiones estándar del hueco y del foso, prescindiendo de obras bajo el suelo incluso en instalaciones donde un pistón convencional (incluso a 2:1) resultaría demasiado largo.

Tabla comparativa: convencional vs telescópico hidráulico vs telescópico mecánico

Característica	Pistón convencional	Telescópico hidráulico	Telescópico mecánico
Nº etapas	1	hasta 3	hasta 4
Relación de longitud/recorrido	1:1 (mismo tamaño) o 2:1 (mitad tamaño)	Reducida (según número etapas)	Muy reducida (mínimo espacio cerrado)
Sistema de sincronización	No requiere	Interno (válvulas)	Externo (cadenas)
Necesidad de perforación interior	Alta en 1:1/Nula o baja en 2:1	Nula	Nula
Estética visual	Simple y limpia	Limpia (idea para panorámicos)	Compleja (mecanismos a la vista)
Aplicación principal	Viviendas unifamiliares y edificios de baja y media altura	Edificios residenciales y comerciales	Montacargas, montacoches y grandes cargas

Cuándo instalar un pistón telescópico en lugar de uno convencional

La elección se define principalmente por tres factores: el espacio libre en el foso, la viabilidad de la obra civil y las necesidades de carga.

• Espacio extremadamente restringido: Cuando no hay espacio físico ni en el foso ni en la parte superior del hueco para albergar un pistón convencional (ni siquiera reduciendo su tamaño a la mitad con un sistema 2:1), el pistón telescópico es la única solución técnica viable porque su tamaño compactado es inigualable.
• Ascensores panorámicos transparentes: En centros comerciales o hoteles donde el hueco del ascensor queda a la vista, el pistón telescópico hidráulico ofrece una estética impecable. Al realizar la sincronización por dentro del cilindro, no tiene cables ni cadenas exteriores que ensucien el diseño visual del entorno.
• Grandes cargas con recorridos medianos: Para elevar vehículos (montacoches) o camillas en hospitales con recorridos de varias plantas, el telescópico mecánico ofrece la robustez necesaria sin comprometer la estructura del edificio con excavaciones profundas que puedan afectar a los cimientos o capas freáticas.

Posición de instalación: pistón lateral vs pistón central

La forma en que se ubica el pistón respecto a la cabina define la configuración y la eficiencia del hueco:

• Pistón Central (Directo 1:1): El pistón se coloca justo debajo del centro de la cabina. Ofrece un empuje vertical perfecto y equilibrado, lo que minimiza el desgaste de las rozaderas y las guías. Su gran inconveniente es que exige obligatoriamente un hueco debajo del foso idéntico al recorrido del ascensor, por lo que su uso actual es residual.
• Pistón Lateral (Directo o Indirecto): El pistón se instala en un lateral del hueco (o uno a cada lado para grandes cargas).
  • En el tiro directo, empuja directamente el chasis lateral.
  • En el tiro indirecto (2:1), el pistón incorpora la polea y los cables mencionados anteriormente. Al duplicar el movimiento, optimiza el espacio de forma drástica y evita tener que perforar el suelo bajo el foso en la gran mayoría de las instalaciones residenciales de mediana altura.

Normativa aplicable a los pistones hidráulicos

Cualquier componente hidráulico destinado a la elevación de personas debe cumplir de forma estricta con el marco legal para garantizar la seguridad frente a caídas, sobrepresiones o fugas de fluido.

• UNE-EN 81-20: Es la norma europea de referencia para el diseño y fabricación de ascensores. Dicta los requisitos de resistencia mecánica del cilindro, el cálculo de las presiones de rotura, los guiados de los vástagos y los sistemas de protección contra la sobrevelocidad en bajada o los movimientos incontrolados de la cabina.
• ITC AEM 1: Se refiere a la Instrucción Técnica Complementaria del Reglamento de Aparatos de Elevación y Manutención en España. Regula el mantenimiento, las inspecciones periódicas obligatorias y las modificaciones estructurales de los ascensores, asegurando que los sistemas hidráulicos mantengan sus niveles de seguridad originales durante toda su vida útil.

Preguntas frecuentes

¿Qué recorrido máximo permite un pistón telescópico?

Los pistones telescópicos de sincronización hidráulica suelen alcanzar de forma óptima hasta los 25 metros de recorrido (unas 8 plantas). Los modelos mecánicos de cadenas pueden llegar hasta los 20-25 metros de altura en aplicaciones industriales específicas.

¿Es necesario foso para un pistón telescópico?

Sí, el ascensor siempre requiere un foso por normativa de seguridad para alojar los amortiguadores y proporcionar un espacio de refugio a los técnicos de mantenimiento. Lo que evita el pistón telescópico (y también el convencional en tiro indirecto 2:1) es la necesidad de realizar una perforación adicional por debajo de ese foso para enterrar la camisa del cilindro.

¿Cuál tiene mayor mantenimiento, el convencional o el telescópico?

El pistón telescópico requiere un mantenimiento ligeramente más exhaustivo. Al tener múltiples vástagos, cuenta con más juntas de estanqueidad (retenes) donde vigilar posibles fugas de aceite. Además, en el caso del telescópico mecánico, hay que revisar y lubricar los elementos móviles externos (cadenas y poleas de sincronización). El convencional, al tener una sola etapa móvil, es mecánicamente más simple y sus necesidades de revisión son menores.

Bibliografía

Comité Técnico AEN/CTN 41. Norma UNE-EN 81-20: Requisitos de seguridad para la construcción e instalación de ascensores. Ficha oficial en tienda AENOR (norma de pago): UNE-EN 81-20:2020 — Tienda AENOR

Ministerio de Industria, Comercio y Turismo. ITC AEM 1 «Ascensores» (RD 355/2024). BOE.
Texto consolidado en el BOE, en vigor desde el 1 de julio de 2024: RD 355/2024 — ITC AEM 1 Ascensores (BOE)

ISO 4344:2022 — Cables de acero para ascensores. Exigencias mínimas. Esta norma es la referencia internacional específica para cables de ascensor (suspensión, compensación y regulador de velocidad). Complementa a la EN 81-20 en todo lo relativo a fabricación, ensayos y criterios de rechazo de cables. Ficha oficial en ISO:
ISO 4344:2022 — ISO.org

EN 12385-5 — Cables de acero para ascensores (norma europea armonizada).
Norma complementaria a la ISO 4344, armonizada con EN 81. Ficha en tienda AENOR:
UNE-EN 12385-5 — Tienda AENOR
