Artículo actualizado: 28-07-2026
El ascensor hidráulico sigue siendo una de las soluciones más eficientes, seguras y robustas para el transporte vertical en edificios de baja y media altura, viviendas unifamiliares o instalaciones de alta capacidad de carga. Sin embargo, detrás de la aparente simplicidad de una cabina que sube y baja existe un cuidadoso diseño de ingeniería donde dos factores lo definen todo: la física de la tracción y la ubicación del pistón dentro del hueco.
¿Qué es el tipo de tracción en un ascensor hidráulico?
El tipo de tracción determina de qué manera se transmite la fuerza de empuje generada por el pistón hidráulico hacia la cabina del ascensor.
En un sistema hidráulico básico, una bomba impulsa aceite a alta presión dentro de un cilindro estanco, lo que obliga al émbolo a elevarse. El modo en que este movimiento lineal del pistón se traduce en el recorrido de la cabina divide a los ascensores en dos grandes tecnologías: tracción directa (1:1) y tracción diferencial (2:1).
Elegir una u otra no es una mera cuestión de preferencia; influye directamente en las dimensiones de la obra civil del edificio, la profundidad del foso, la altura de la huida y el coste del mantenimiento del equipo.
Tracción directa 1:1
La tracción directa representa la transmisión de fuerza en su estado más puro y elemental. No existen elementos intermedios de transmisión de carga; el pistón empuja directamente el chasis o la estructura de la cabina.
Cómo funciona
La relación matemática 1:1 describe una equivalencia lineal de movimiento.
• Por cada 1 centímetro que se extiende el pistón dentro del cilindro, la cabina del ascensor se desplaza 1 centímetro.
• La velocidad del pistón es idéntica a la velocidad de viaje de la cabina.
Posición del pistón: central y lateral
Dependiendo de la arquitectura del edificio y el espacio disponible, el pistón directo puede colocarse en dos posiciones:
- Central enterrado: El pistón se instala verticalmente justo debajo del centro de gravedad de la cabina. Requiere la excavación de un foso profundo para albergar el cilindro.
- Lateral directo: El pistón se coloca en un lado del hueco (o dos pistones en paralelo a ambos lados de la cabina). Empuja el chasis desde un lateral. (Según las necesidades de recorrido también podría necesitar de una excavación adicional para albergar parte del cilindro).
Ventajas e inconvenientes
Ventajas:
- Simplicidad mecánica: Al no existir cables de acero, poleas de desvío ni sistemas paracaídas adicionales para la suspensión, el número de piezas móviles se reduce al mínimo.
- Mantenimiento mínimo: Menos componentes mecánicos implican menos puntos críticos de revisión y menos desgaste de cables de tracción y eso reduce el mantenimiento.
- Ideal para grandes cargas: Transmite la carga directamente al suelo del foso, lo que lo hace idóneo para montacargas industriales pesados o montacoches.
Inconvenientes:
- Obra civil compleja en posición central: Requiere perforar el terreno a una profundidad equivalente al recorrido total del ascensor para introducir la camisa del pistón. Esto es impracticable si hay cimentaciones complejas, rocas o agua subterránea (nivel freático).
- Limitación de recorrido: Limita el uso del sistema a recorridos cortos debido a la longitud física que requeriría un pistón de una sola pieza.
Cuando es la opción adecuada
La tracción directa 1:1 es la solución predilecta en montacargas industriales de gran tonelaje, montacoches, elevadores de corto recorrido (1 o 2 paradas) y chalets unifamiliares en los que el terreno permite una excavación fácil o se utiliza la disposición lateral directa en recorridos muy breves.
Tracción diferencial 2:1
Para solventar las limitaciones físicas de espacio y de recorrido de la tracción directa, los ingenieros recurren a un elemento simple de gran eficacia: la polea.
Cómo funciona: el sistema de polea y cables
En el sistema diferencial (o tracción indirecta), el pistón hidráulico no entra en contacto con la cabina. El extremo superior del pistón incorpora una polea de desvío. Un juego de cables de acero de alta resistencia pasa por esta polea: un extremo de los cables se ancla de forma fija al suelo o estructura del hueco, mientras que el otro extremo se amarra firmemente al chasis del ascensor.
Este conjunto ejerce un efecto multiplicador mecánico:
- Por cada 1 centímetro que asciende o desciende el pistón, la cabina realiza un recorrido equivalente a 2 centímetros.
- Asimismo, la cabina se desplaza al doble de velocidad de la que se mueve el pistón.
Posición del pistón en tracción diferencial
En las instalaciones diferenciales, el pistón se coloca en posición lateral (dentro del hueco, junto a las guías de la cabina). No invade en ningún momento el espacio inferior transitable bajo el chasis de la cabina, liberando por completo la zona central del foso.
Ventajas e inconvenientes
Ventajas:
- Sin necesidad de foso profundo: Al colocarse en un lateral, no requiere perforar el subsuelo del foso.
- Pistones más cortos: Como el recorrido se duplica por el efecto del cableado, el pistón físico solo necesita medir aproximadamente la mitad de la altura de viaje del ascensor.
- Adecuado para recorridos más largos: Permite utilizar tecnología hidráulica en edificios residenciales de hasta 7 plantas de forma viable.
Inconvenientes:
- Mayor complejidad mecánica: Incorpora poleas de desvío, rodamientos, chasis de suspensión diferencial y un juego de cables de acero.
Mantenimiento más exigente: Los cables sufren desgaste por rozamiento y fatiga, requiriendo inspección visual, engrasado y su sustitución periódica según normativa. - Duplicación de carga en el pistón: Por leyes de la física, para elevar la cabina a doble velocidad, el pistón debe realizar el doble de esfuerzo de empuje que en un sistema 1:1 equivalente.
Cuando es la opción adecuada
Es el estándar de la industria para edificios residenciales multifamiliares de media altura (hasta 7 paradas), proyectos de rehabilitación donde no se puede perforar la losa del edificio existente, y en todos aquellos huecos con restricciones severas de espacio en el foso.

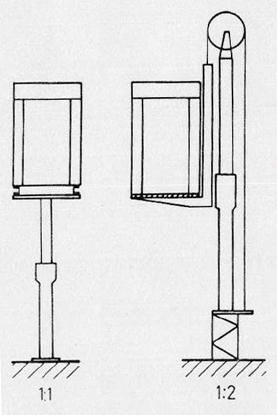

Tabla comparativa: tracción 1:1 vs 2:1
| Característica | Tracción directa 1:1 | Tracción indirecta 2:1 |
| Relación de movimiento | 1 cm pistón=1 cm cabina | 1 cm pistón=2 cm cabina |
| Velocidad de cabina | Igual a la de pistón | El doble que la del pistón |
| Ubicación del pistón | Central (subterráneo) o lateral | Lateral |
| Perforación del foso | Sí (obligatorio en central) | No requerida |
| Cables de acero y poleas | No requiere | Sí (indispensables) |
| Fuerza requerida | Menor (relación de fuerza 1:1) | Mayo (relación de fuerza 2:1) |
| Recorrido máximo habitual | Hasta 24 metros aproximadamente (dependiendo de la carga) | Hasta 34 metros aproximadamente (dependiendo de la carga( |
| Frecuencia de mantenimiento | Baja | Media |
Implicaciones en el diseño del hueco y el foso
El tipo de tracción seleccionado condiciona las cotas de la obra civil del edificio. Un error en la fase de diseño técnico del hueco puede impedir físicamente la instalación del modelo de ascensor proyectado.
Profundidad de foso según el tipo de tracción
- En tracción directa central (no telescópicos), el foso debe albergar el cilindro enterrado en su totalidad, lo que exige perforaciones verticales que pueden llegar a superar los 10 metros en función de las paradas.
- En tracción directa lateral, el foso se reduce a las medidas necesarias para la estructura del chasis.
- En tracción diferencial (2:1), la profundidad de foso requerida es estándar (por lo general, oscila entre los 1.000 mm y 1.200 mm), requiriendo únicamente espacio libre para alojar los amortiguadores y la parte inferior del chasis.
Altura de huida necesaria
La altura de huida es el espacio de seguridad que queda libre en la última planta (el techo del hueco) cuando la cabina se encuentra en su punto de parada más alto. En los sistemas 2:1, la polea y el amarre de cables sobre el chasis requieren un espacio de seguridad superior ligeramente mayor que en los sistemas 1:1 directos, para evitar cualquier riesgo de colisión de los elementos de suspensión contra el techo del hueco.
Espacio para el pistón según la posición
- Pistón Central: El hueco útil de cabina se optimiza al máximo en planta, ya que no requiere espacio lateral libre para el pistón.
- Pistón Lateral (sea 1:1 o 2:1): Requiere un ancho de hueco superior en el lado de guías (usualmente un incremento de entre 200 mm y 350 mm en uno de los laterales o en la parte posterior) para dar cabida de forma segura al cuerpo del cilindro y los soportes de fijación a la pared.
Modelos de pistón GMV compatibles según el tipo de tracción
Como fabricante de componentes hidráulicos de referencia internacional, GMV, cuenta con una gama específica desarrollada para adaptarse a ambas tecnologías de transmisión de fuerza:
| Tipo de tracción | Pistones GMV | Características y uso recomendado |
| Tracción directa (1:1) | Serie 1000 | El gran clásico de GMV. Es un pistón de una sola etapa, ideal para instalaciones directas simples y robustas. |
| Tracción directa (1:1) | Serie 1001 | Cilindros diseñados específicamente para su colocación directa lateral o central en recorridos cortos. |
| Tracción directa (1:1) | Gama telescópicos de sincronización hidráulica (series 9100/9110) | Permiten recorridos directos mayores reduciendo la longitud del pistón cuando está replegado, lo que disminuye la necesidad de foso o huida de gran tamaño. |
| Tracción diferencial (2:1) | Serie 1008 | Diseñado y optimizado para empujar chasis de tracción indirecta a cables en instalaciones residenciales y unifamiliares (gama Home Lift). |
| Tracción diferencial (2:1) | Gama telescópicos de sincronización mecánica (TSC/EC) | Modelos mecánicamente coordinados que se instalan lateralmente en huecos donde el recorrido es largo, pero no se dispone de altura de huida suficiente para un pistón convencional de una sola etapa. |
Para Tracción Directa 1:1
- Pistón 1000: El gran clásico de GMV, ideal para instalaciones directas simples de una sola etapa.
- Serie 1001: Pistones de una etapa diseñados específicamente para su colocación directa lateral o central.
- Pistones Telescópicos de Sincronización Hidráulica (Gamas 9100, 9110, etc.): Permiten recorridos directos mayores reduciendo la longitud del pistón replegado. Sus etapas se coordinan mediante la relación de las áreas de empuje del aceite, disminuyendo la necesidad de un foso o huida de gran tamaño.
- Pistones Telescópicos de Sincronización Mecánica por Cadenas (Series TCS y EC): Diseñados para mover grandes cargas (montacargas, montacoches). Las cadenas coordinan la salida constante de las etapas (hasta 4), lo que permite prescindir de poleas, cables externos y acuñamientos en el chasis, optimizando el espacio del hueco al máximo.
Para Tracción Diferencial 2:1
o Pistón modelo 1008: Específicamente optimizado para empujar chasis de tracción indirecta a cables en instalaciones residenciales y unifamiliares.
Normativa aplicable (UNE-EN 81-20, ITC AEM 1)
Los ascensores hidráulicos instalados en España deben regirse por un estricto marco legislativo europeo y nacional para garantizar la seguridad activa y pasiva del usuario y de los técnicos de mantenimiento.
- Norma UNE-EN 81-20: Es la norma armonizada de seguridad para la construcción e instalación de ascensores. En el ámbito hidráulico, define los espesores de cálculo de las tuberías rígidas y latiguillos, los sistemas de protección contra sobrepresión, los requisitos de las válvulas de seguridad, y las distancias libres de seguridad en foso y huida para los técnicos que realicen trabajos junto al pistón.
- ITC AEM 1 (Instrucción Técnica Complementaria): Esta normativa nacional regula de forma estricta la puesta en servicio, las inspecciones periódicas oficiales (mantenidas por organismos de control autorizados u OCA) y el mantenimiento de los aparatos de elevación. Exige un riguroso control del estado de conservación de los cables de suspensión en ascensores 2:1 y la realización del test de estanqueidad de los cilindros y conducciones de aceite para evitar la contaminación del subsuelo.
Preguntas frecuentes
¿Por qué el ascensor baja solo lentamente al llegar a planta?
Este fenómeno se conoce técnicamente como «deriva». El aceite hidráulico se calienta debido al uso continuo y se enfría durante los periodos de inactividad. El cambio de temperatura modifica la densidad y el volumen del aceite dentro del pistón, lo que provoca que la cabina descienda ligeramente de su nivel de planta.
Para solucionarlo, las maniobras de control modernas incorporan un sistema electrónico de re-nivelación automática que detecta este desvío y activa brevemente la bomba para recuperar la cota exacta de parada.
¿Qué puede causar que la válvula paracaídas se dispare en bajada?
La válvula paracaídas es un sistema hidráulico de seguridad de bloqueo directo montado en la entrada de aceite del pistón. Se dispara si detecta un exceso de caudal de aceite saliente (que equivaldría a una bajada a velocidad excesiva de la cabina, por ejemplo, debido a una rotura de tubería).
Las causas de su activación accidental suelen estar relacionadas con un desajuste técnico en la regulación de la velocidad de bajada de la válvula de control principal, o con variaciones extremas en la viscosidad del fluido hidráulico por bajas temperaturas.
¿Cómo se sincronizan dos pistones en la misma instalación?
En ascensores grandes o montacoches es habitual colocar un pistón a cada lado de la cabina. El reto es conseguir que ambos suban exactamente al mismo tiempo para que la plataforma no se incline.
Existen dos formas de hacerlo, pero no todas ofrecen el mismo resultado:
- Tiro con cables (2:1): No recomendado. Para que funcione bien hay que dividir el aceite al milímetro y, además, ajustar la tensión de los cables en ambos lados.
- Tiro directo (1:1): La opción recomendada. Al no llevar cables ni poleas, el sistema es mucho más simple. Todo depende únicamente del paso del aceite.
Se instala una válvula llamada divisor de caudal entre la bomba y los pistones. Su función es coger el caudal de aceite y repartirlo en partes iguales. Al recibir el mismo volumen de aceite por segundo, ambos pistones suben a la misma velocidad, incluso si el peso dentro de la cabina está mal repartido.
¿Qué pasa si el retén del pistón pierde aceite?
El retén es la junta de goma encargada de mantener el aceite a presión estanco en la salida del émbolo del cilindro. Si el retén se desgasta, se produce un leve goteo de aceite.
Los cilindros hidráulicos GMV cuentan con un colector de recogida de fugas en su parte superior que canaliza este aceite sobrante de vuelta a un pequeño depósito transparente en el foso. Si la pérdida es abundante, el nivel de aceite de la central bajará y el ascensor dejará de funcionar en sus paradas más altas por seguridad al vaciarse el depósito, requiriendo el cambio inmediato del retén por personal técnico.
¿Puede modificarse el recorrido de un ascensor ya instalado?
Sí, pero con grandes limitaciones. En una instalación de tracción directa 1:1, requeriría cambiar por completo el pistón físico por uno más largo y realizar una excavación más profunda de foso si este es central.
En una instalación de tracción diferencial 2:1, la modificación puede ser mecánicamente más sencilla, siempre bajo la aprobación de un proyecto técnico de reforma de ingeniería.
Bibliografía
AENOR. Norma UNE-EN 81-20: Reglas de seguridad para la construcción e instalación de ascensores. Parte 20: Ascensores para personas y personas y cargas.
Ficha oficial en tienda AENOR (norma de pago):
UNE-EN 81-20:2020 — Tienda AENOR
BOE. Real Decreto de aprobación de la ITC AEM 1 «Ascensores» del Reglamento de Aparatos de Elevación y Manutención.
La ITC AEM 1 vigente en España es la aprobada por el Real Decreto 355/2024, de 2 de abril, en vigor desde el 1 de julio de 2024:
RD 355/2024 — ITC AEM 1 Ascensores (BOE)
GMV Eurolift S.A. Manuales técnicos de diseño de huecos, selección de chasis y gama de pistones.
Los manuales técnicos internos de GMV no son de acceso público directo, pero hay dos recursos oficiales enlazables:
- Guía rápida de producto GMV (catálogo técnico descargable con gama completa de pistones, chasis y componentes):
Guía Rápida de Producto GMV Eurolift (PDF) - Sección de recursos y descargas de gmveurolift.es, donde se alojan manuales técnicos de instalación por producto:
Recursos y documentación técnica — GMV Eurolift Nota: para los manuales específicos de los pistones series 1000 SL, 1008 SL y telescópicos, el acceso completo requiere registro en el área de clientes de GMV.
Miravete, A., & Larrodé, E. Elevadores: Principios e innovaciones. Editorial Reverté.
Ficha en la editorial (el título publicado por Reverté es «Elevadores: Principios e innovaciones», no «Análisis, diseño e instalación» — ver nota):
Elevadores: Principios e innovaciones — Editorial Reverté
Postgrado en Product management en Eada Business School. Titulación en Project Manager y Community Manager por la Cecot. Responsable en Marketing y comunicación en GMV Eurolift SAU desde 2010.
