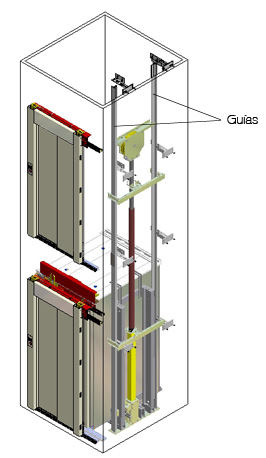

Les guides sont des profils rigides à section spécifique dont la mission est de guider la cabine ou la masse d'équilibrage (contrepoids) dans les ascenseurs hydrauliques et les ascenseurs électriques tout au long du trajet.
Les guides ont commencé à être en bois, mais actuellement, en raison des hautes performances offertes par les ascenseurs, tous les guides sont en acier dont la qualité varie en fonction des besoins de chaque installation.
Lors de la fabrication des guides, certains facteurs déterminent leur qualité ainsi que leurs finitions, qui doivent garantir le bon fonctionnement de l'ascenseur. Des facteurs tels que l'orthogonalité entre l'âme et les angles ; la rectitude de la barre pour minimiser les distorsions et les torsions ; et la rugosité du guide en contact avec les patins qui guident la cabine ou le contrepoids, déterminent la qualité du produit et du fabricant.
Comment ils sont fabriqués
Fr/caractéristiques-et-exigences-du-trou/" rel="noopener noreferrer">intérieur du trou
Le choix du type de guide est déterminé par différents facteurs de l'ascenseur : type d'ascenseur, charge à transporter, poids de la cabine et de la masse d'équilibrage (contrepoids, dans le cas d'ascenseurs électriques), course de l'ascenseur, distance de fixation du guide et vitesse de la cabine.
Le nombre de guides et leur position sont déterminés en fonction du type d'ascenseur ainsi que de ses dimensions. Ainsi on peut trouver de 2 guides situés en parallèle dans des immeubles résidentiels à 6 ou plus dans de grandes installations ou chariots élévateurs.
Types de guides pour un ascenseur hydraulique
Nous classons les guides selon deux aspects principaux :
Types de guides en fonction de leur profil (section)
Comme les profils en T, ces profils offrent une bonne résistance mécanique mais du fait de leurs faces inclinées ils ne sont pas idéaux pour l'actionnement du parachute du châssis. C’est pour cette raison qu’ils ne sont pas utilisés aujourd’hui.
GUIDE DE PROFIL DE SECTION CIRCULAIRE
Ces profils étaient auparavant fréquemment utilisés grâce à leur faible coût économique. Néanmoins, en raison de la faible surface de contact lors de l'actionnement des cales de parachute, les guides de douche du châssis sont tombés en désuétude.
Types de guides en fonction de la finition de surface
Il est important de déterminer la rugosité de la surface du guide sur lequel se déplace la cabine (état de surface), car elle influence directement l'usure des patins ou guides sur lesquels glisse la cabine et le comportement du châssis en parachute. pour arrêter la cabine. La plage de rugosité est comprise entre 3,2 et 6,2 µm. Selon le type de finition de surface, il existe deux gammes de guides :
CALIBRÉ
Dans ces guides, la finition de surface finale est produite lors d'un processus d'étalonnage en étirant le matériau. Ils sont recommandés pour des vitesses ne dépassant pas 1 m/s.
BROSSÉ
Au contraire, dans ces guides, la finition de surface finale est obtenue grâce à un processus d'usinage par enlèvement de copeaux, obtenant ainsi une finition de surface optimale. Ils sont utilisés pour les ascenseurs performants avec des vitesses supérieures à 1 m/s (vitesses jusqu'à 20 m/s).
Il y a plus de deux ans, ils ont installé un nouvel ascenseur dans la communauté, nous voulions absolument tout changer mais le groupe Thyssen a insisté pour quitter les guides car (après 20 ans) ils disaient que cela ne valait pas la peine de les changer. L'ascenseur fait un bruit horrible dès son installation, sans que l'entreprise puisse le résoudre ou nous donner une solution. Quelle pourrait être la cause du bruit ?
Dans cette situation on comprend que ThyssenKrupp a évalué l'état des guides, ainsi que leur usure des matériaux, leur alignement, etc., pour pouvoir indiquer qu'il n'était pas nécessaire de les changer, et donc une économie financière pour la communauté. Néanmoins, le bruit dont vous nous parlez peut être dû à différents composants qui ne doivent pas nécessairement être directement liés aux guides, car différents facteurs peuvent altérer le bon fonctionnement d'un ascenseur.
À partir de là, nous ne pouvons que vous conseiller de contacter à nouveau Thyssenkrupp pour enregistrer cette réclamation et résoudre la situation. Gardez à l’esprit que s’il s’agit d’un problème provenant de l’origine de l’installation, il doit être couvert par les lois sur la garantie et la protection des consommateurs.
J'aurais besoin de quelqu'un pour m'aider avec une question concernant les guides d'un transstockeur que je conçois pour mon projet de fin d'année. Il s'agit d'un transstockeur double charge à double colonne pour palettes Euro, et je ne sais pas. quel type de guides dois-je mettre pour l'élévation du berceau, le plus logique pour moi serait de mettre des guides à l'intérieur des colonnes, mais mon tuteur insiste pour mettre des rouleaux qui nécessiteraient des guides à l'avant et à l'arrière. des colonnes. Je ne sais pas quoi faire, car tous les systèmes de levage semblent fonctionner avec les guides situés à l'intérieur de la colonne et je ne sais pas pourquoi mon professeur insiste pour ne pas les utiliser.
GMV Eurolift est dédié au secteur du levage, j'ai donc le regret de vous informer que nous ne pouvons pas vous conseiller sur votre demande concernant le bois pour guides de puits miniers. Dans tous les cas, nous vous remercions de nous prendre en compte pour tenter de résoudre votre besoin.
Bonjour David, la taille des guides dépendra de l'installation. Une personne de notre service commercial vous contactera sous peu pour vous conseiller. Salutations.
