El sistema hidráulico: la idea básica

Artículo actualizado: 21-10-2026

Resumen:

Un sistema hidráulico usa un líquido incompresible, normalmente aceite, para transmitir y multiplicar la fuerza según la Ley de Pascal, que dice que la presión se transmite por igual en todo el fluido: con un pistón de salida 9 veces mayor que el de entrada, 100 kg de fuerza generan 900 kg de elevación (a cambio de desplazar 9 cm el pistón pequeño por cada 1 cm del grande). En el ascensor, la bomba impulsa el aceite al cilindro para subir la cabina y, en la bajada, el motor se apaga y las válvulas dejan volver el aceite al depósito por gravedad de forma controlada, sin contrapeso, sin cuarto de máquinas superior y con la carga descansando sobre el foso. Con gestión electrónica del fluido, variadores de frecuencia (VVVF), aceites biodegradables, evacuación automática por batería y la válvula paracaídas, que bloquea el pistón si hay una rotura de tubería, es una tecnología eficiente y segura. Tu aliado para elevar con suavidad y seguridad aprovechando la física de la presión.

Los sistemas hidráulicos están presentes en multitud de elementos de nuestro día a día. En los frenos de un vehículo, la maquinaria pesada de construcción o los ascensores de un edificio residencial. Su funcionamiento se basa en un concepto físico sorprendentemente sencillo: aprovechar la presión producida en un fluido incompresible para transmitir e incrementar la fuerza de forma eficiente.
A continuación, analizamos detalladamente el funcionamiento de la hidráulica desde sus fundamentos físicos hasta su aplicación en el transporte vertical.

¿Qué es un sistema hidráulico?

Un sistema hidráulico es un conjunto de componentes interconectados que utiliza un fluido (habitualmente aceite especial o agua) bajo presión para generar, controlar y transmitir energía mecánica.

A diferencia de los gases, los líquidos presentan la propiedad de ser prácticamente incompresibles. Esto significa que cuando se ejerce una fuerza sobre un fluido contenido en un circuito cerrado, este no reduce su volumen de forma apreciable. Por el contrario, traslada íntegramente esa energía hacia todos los puntos del circuito.

Esta característica permite que pequeñas fuerzas aplicadas en un extremo del circuito puedan convertirse en fuerzas de gran magnitud en el otro extremo, permitiendo levantar cargas elevadas con un esfuerzo mecánico muy reducido.

El principio físico: la Ley de Pascal

El funcionamiento de toda la tecnología hidráulica descansa sobre un principio formulado en el siglo XVII por el matemático y físico francés Blaise Pascal.

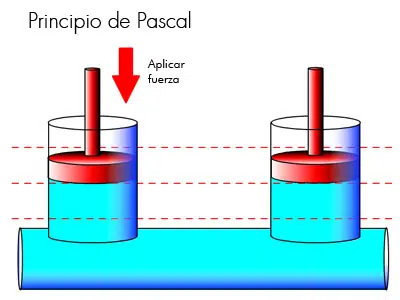

Cómo la presión se transmite de forma uniforme en un fluido

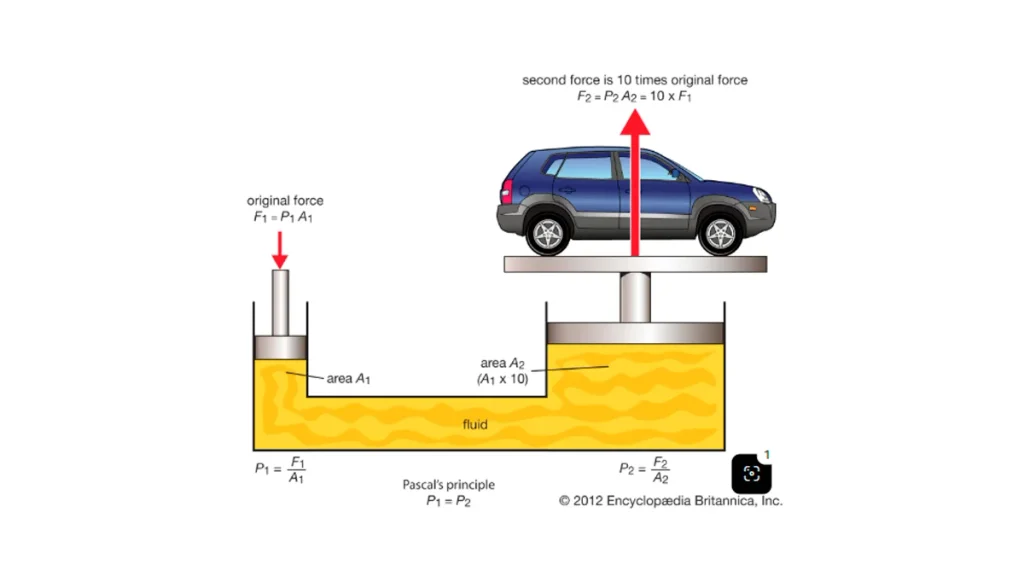

La Ley de Pascal establece que cualquier variación de presión ejercida sobre un fluido incompresible en reposo dentro de un recipiente cerrado se transmite con la misma intensidad, en todas las direcciones y sobre todas las paredes del contenedor.
Matemáticamente, la presión (P) se define como la fuerza (F) dividida por la superficie o área (A):

Dado que la presión se mantiene constante en todo el fluido, si conectamos dos cilindros de áreas distintas, la presión ejercida en el menor será exactamente la misma que la experimentada por el mayor.

Aplicación práctica: multiplicar la fuerza con un pistón

Imaginemos dos pistones interconectados por un conducto lleno de aceite:

• Un pistón de entrada (pequeño) de área A_1=3,14〖» cm» 〗^2.
• Un pistón de salida (grande) de área A_2=28,26〖» cm» 〗^2.

Puesto que el área del segundo pistón es 9 veces superior a la del primero, la fuerza ejercida en el pistón mayor será 9 veces mayor que la aplicada en el menor. De este modo, al aplicar una fuerza de 100 kg en el lado pequeño, se generan 900 kg de elevación en el lado amplio.

Sin embargo, la física mantiene la conservación de la energía. Para elevar el pistón grande una distancia de 1 cm, será necesario desplazar el pistón pequeño una distancia de 9 cm.

Un ejemplo cotidiano de esta multiplicación de fuerza son los sistemas de freno hidráulico de un automóvil, donde la presión ejercida con el pie en el pedal activa los pistones de las ruedas para detener toneladas de masa en movimiento.

Cómo el sistema hidráulico mueve una cabina de ascensor

En el ámbito de la elevación, el principio de Pascal se traduce en un mecanismo robusto capaz de desplazar la cabina de un ascensor con extrema suavidad.

En subida: la bomba genera presión y empuja el pistón

Para elevar la cabina, el sistema sigue estos pasos:

1. En la central hidráulica se activa un motor eléctrico conectado a una bomba.
2. La bomba impulsa el aceite contenido en un depósito hacia el interior del cilindro principal.
3. Al acumularse el líquido en el cilindro hermético, la presión aumenta progresivamente hasta desplazar el pistón hacia arriba.
4. El pistón empuja directamente la estructura de la cabina (o lo hace mediante un sistema de poleas y cables en tiros indirectos), provocando el ascenso del elevador de manera fluida.

En bajada: la gravedad y las válvulas controlan el descenso

Durante el trayecto de bajada, el motor no necesita consumir energía eléctrica:

1. La gravedad actúa sobre el peso de la propia cabina, que tiende a descender por su propio peso.
2. Un grupo de válvulas se abren progresivamente para permitir el retorno controlado del aceite desde el cilindro hacia el depósito.
3. El caudal de salida se gradúa milimétricamente para garantizar un viaje confortable, desaceleraciones progresivas y un frenado preciso al nivel de planta.

Ventajas del principio hidráulico frente a otros sistemas de elevación

Comparado con la tracción electromecánica convencional por cables, la tecnología hidráulica aporta beneficios estructurales y operativos destacados:

• Eficiencia energética en descenso: El motor permanece totalmente apagado durante los trayectos de bajada, aprovechando la fuerza de la gravedad.
• Aprovechamiento del espacio: No requiere un cuarto de máquinas situado en la parte superior de la finca o del hueco, permitiendo ubicar la central en plantas inferiores o espacios anexos.
• Menor carga estructural: El peso de la instalación y de la carga transportada recae sobre el foso y la cimentación del edificio, no sobre la estructura superior del hueco.
• Seguridad y evacuación sencilla: A nivel de seguridad, en caso de corte eléctrico, los sistemas de evacuación automática pueden abrir mecánicamente la válvula de bajada (mediante baterías auxiliares) para llevar la cabina a la planta inferior y liberar a los pasajeros.

Del concepto básico al ascensor hidráulico moderno: evolución tecnológica

Desde los primeros dispositivos basados en grandes émbolos de agua a presión hasta los estándares actuales de elevación, la tecnología ha evolucionado notablemente:

• Gestión electrónica de fluido: Los sistemas modernos incorporan centrales hidráulicas avanzadas que monitorizan la viscosidad y temperatura del aceite en tiempo real.
• Variación de frecuencia (VVVF): La integración de variadores de velocidad en las bombas permite ajustar el caudal hidráulico exacto según la carga, reduciendo el consumo energético en subida y maximizando el confort.
• Fluidos biodegradables: Se emplean aceites ecológicos e incombustibles que minimizan el impacto medioambiental y aumentan la seguridad operativa.

Si quieres ampliar tus conocimientos lee el artículo sobre los fluidos biodegradables de nuestro blog.

Preguntas frecuentes

¿Por qué el ascensor hidráulico no necesita contrapeso?

A diferencia de los ascensores eléctricos de tracción, el sistema hidráulico sostiene la cabina mediante la columna de fluido incompresible y la presión del circuito. Al utilizar la gravedad para el descenso, prescinde del contrapeso, lo que simplifica la instalación física e incrementa la superficie útil en el hueco disponible.

¿Qué diferencia hay entre un sistema hidráulico y uno neumático?

La diferencia clave radica en el fluido empleado:

• Sistemas hidráulicos: Utilizan un líquido (aceite). Es incompresible, ideal para mover grandes cargas con precisión.
• Sistemas neumáticos: Utilizan un gas (aire comprimido). Es un fluido compresible, adecuado para movimientos rápidos y fuerzas moderadas.

¿Puede fallar el sistema si hay una pérdida de presión?

Los circuitos hidráulicos de elevación están equipados con dispositivos de seguridad como la válvula paracaídas o de interrupción de flujo. Si la velocidad de retorno del aceite supera los límites de diseño por una tubería dañada, la válvula se bloquea mecánicamente en una fracción de segundo, deteniendo el movimiento del pistón.

Amplía tus conocimientos leyendo el artículo sobre la Válvula paracaídas en nuestro blog.
