Cuadro de maniobras: qué es, cómo funciona y tipos de clasificación

Artículo actualizado: 01-07-2026

El ascensor es uno de los elementos más complejos y costosos de cualquier edificio. Cuando pensamos en él, solemos visualizar la cabina, los cables o el motor que se encuentra en la parte superior. Sin embargo, hay un componente oculto en el hueco o en el cuarto de máquinas que determina por completo su funcionamiento.
En este artículo te explicamos de forma sencilla qué es un cuadro de maniobras, cómo clasificarlo, qué diferencias existen entre las tecnologías antiguas y modernas, y qué obligaciones legales implica su mantenimiento según las normativas vigentes.

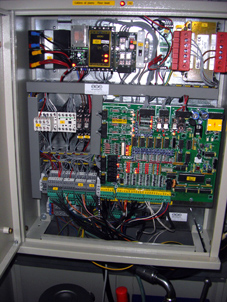

Qué es un cuadro de maniobras de ascensor

El cuadro de maniobra es el elemento que controla todas las acciones que realiza el ascensor: apertura de puertas, movimientos, estados de operación, velocidades, etc., se podría decir que es el celebro de la instalación.

Cada vez que un usuario pulsa un botón en el pasillo o dentro de la cabina, esa información no va directa al motor ni a las puertas. La señal viaja directamente al cuadro de maniobras. Este procesa la orden, comprueba que todos los sistemas de seguridad estén cerrados y ejecuta la acción correspondiente. Entre sus funciones principales destacan las siguientes:

• Controlar la apertura y el cierre de las puertas automáticas de forma coordinada.
• Gestionar el movimiento, el sentido de la marcha y los cambios de velocidad de la cabina.
• Monitorizar constantemente el estado de los componentes de seguridad y detener el equipo ante cualquier anomalía.
• Registrar y ordenar las llamadas de los usuarios para optimizar los trayectos.


Sin este elemento, el ascensor sería incapaz de interpretar las órdenes de los usuarios y de garantizar que cada viaje se realice de forma segura.

Tipo de cuadro de maniobras

Existen en el mercado muchos fabricantes de cuadros de maniobra y muchos modelos de éstos. Cada uno dispone de unas funciones determinadas según los requerimientos del cliente en función de dónde instalar un ascensor hidráulico.

Clasificación de los cuadros de maniobras para ascensores

No todos los edificios tienen las mismas necesidades de tráfico de personas. Un bloque de viviendas de tres plantas no requiere la misma gestión de movimientos que un hospital o un rascacielos de oficinas. Por eso, los cuadros se clasifican bajo dos criterios principales: el número de cabinas que controlan y la lógica que utilizan para atender las llamadas.

A nivel general y sin entrar en detalles, podemos realizar una clasificación de tipos de maniobra teniendo en cuenta dos aspectos:

Maniobra según el número de ascensores que gobierna el cuadro de maniobra

• Maniobra Simplex: Es el sistema más común en edificios residenciales pequeños o medianos. En este caso, el cuadro de maniobra gobierna una única cabina de forma independiente. No se comunica con ningún otro ascensor.
• Maniobra Dúplex: Se utiliza en edificios que disponen de dos ascensores situados uno al lado del otro. Un único sistema centralizado controla ambos aparatos. Cuando un usuario pulsa el botón del pasillo, el cuadro calcula cuál de las dos cabinas está más cerca o libre, enviando solo una de ellas. Esto evita que ambos ascensores acudan a la misma llamada, ahorrando tiempo de espera y energía eléctrica.ç
• Maniobra Tríplex o Multiplex: Sigue el mismo principio inteligente del sistema dúplex, pero coordinando el trabajo de tres o más cabinas simultáneamente. Es el estándar en grandes superficies y centros de negocios.

Según se realiza el registro y la atención de llamadas

La forma en que el «cerebro» procesa las órdenes de los usuarios determina la agilidad del servicio. Existen tres lógicas principales:

• Maniobra Universal: Es la tecnología más básica y antigua. El cuadro solo es capaz de procesar una orden a la vez. Si un usuario entra en la cabina y pulsa el piso 4, el ascensor ignorará por completo cualquier llamada que realicen otros vecinos desde los pasillos hasta que haya finalizado su trayecto completo. Su rendimiento es muy bajo, por lo que hoy en día queda relegado casi exclusivamente a montacargas o plataformas elevadoras domésticas de muy pocas paradas.
• Maniobra Colectiva en Bajada: Es el estándar en la inmensa mayoría de los edificios de viviendas en España. Este sistema sí tiene memoria para registrar múltiples llamadas a la vez. Si el ascensor sube al piso 6 y un vecino del piso 3 pulsa el botón para bajar, el cuadro memoriza la orden. Primero dejará al pasajero en el piso 6 y, durante el trayecto de bajada hacia la planta baja, se detendrá automáticamente a recoger al vecino del piso 3. Se diseña así porque en los edificios residenciales el tráfico principal consiste en salir de los pisos hacia la calle.
• Maniobra Colectiva en Subida y Bajada (Selectiva): Se emplea en lugares como hoteles, hospitales u oficinas, donde los desplazamientos entre pisos intermedios son constantes. En los pasillos no hay un solo botón, sino dos (una flecha hacia arriba y otra hacia abajo). El usuario debe indicar hacia dónde va antes de subir. El cuadro es tan inteligente que solo detendrá la cabina si la dirección del pasajero del pasillo coincide con la marcha que ya lleva el ascensor, optimizando los trayectos al máximo

Diferencias entre un cuadro analógico y cuadro digital: dos generaciones de tecnología

La evolución tecnológica ha transformado por completo las entrañas de los ascensores. Hoy en día conviven dos tipos de cuadros radicalmente distintos en los edificios: los electromecánicos (analógicos) y los electrónicos (digitales).

El cuadro analógico (Electromecánico)

Esta tecnología dominó el mercado durante el siglo XX. Estos cuadros no tienen microprocesadores ni placas electrónicas avanzadas; funcionan mediante un complejo entramado de cables, relés físicos y contactores mecánicos. Cada vez que el ascensor realiza una acción, se escucha un «clac» metálico característico dentro del cuarto de máquinas.

• Ventajas: Son sistemas robustos y muy duraderos frente a las subidas de tensión eléctrica.
• Desventajas: Al carecer de pantallas digitales de diagnóstico, la localización de una avería requiere la intervención de un técnico cualificado que verifique los puntos de control del circuito. Aunque el proceso de revisión es más manual, ofrece la ventaja de ser un sistema puramente eléctrico y predecible.

El cuadro digital (Electrónico)

Es el estándar actual. Los cables y relés se sustituyen por una o varias placas electrónicas integradas con microprocesadores, muy similares a los de un ordenador actual.

• Ventajas: El diagnóstico es inmediato. Estos cuadros incorporan una pantalla LCD o un sistema de conexión para la consola del técnico. Si el ascensor sufre una avería, el cuadro muestra un código de error exacto (por ejemplo: «Error 04: Fallo en el contacto de seguridad de la puerta del piso 2«). La reparación pasa de llevar horas a solucionarse en pocos minutos. Además, son mucho más silenciosos, consumen menos energía y permiten actualizar su software para añadir nuevas funciones de viaje.
• Desventajas: Son componentes más sensibles a las tormentas eléctricas o a los cortes bruscos de tensión, requiriendo protecciones electrónicas adicionales en la instalación.

¿Cuándo hay que sustituir el cuadro de maniobras?

El cuadro de maniobras no es eterno. Cambiar este componente suele ser una de las reformas más importantes a las que se enfrenta una comunidad de propietarios. No se debe esperar a que el cuadro se «queme» o quede completamente inservible; existen tres señales críticas que indican que ha llegado el momento de su renovación:

Obsolescencia y falta de repuestos originales

Los fabricantes de componentes electrónicos actualizan sus catálogos constantemente. Cuando un cuadro digital antiguo o un modelo analógico específico cumple más de 20 o 25 años, las fábricas dejan de producir sus placas y componentes. Si una de esas placas críticas se avería y no hay stock en el mercado, el ascensor puede quedar parado de forma indefinida durante meses mientras se busca un recambio compatible de segunda mano o se intenta reparar la pista electrónica dañada de forma artesanal.

Multiplicación de las «averías fantasma»

Con el paso de los años, los relés de los cuadros analógicos pierden aislamiento y las soldaduras de los cuadros digitales se degradan por la temperatura y la humedad del hueco. Esto provoca fallos aleatorios: el ascensor se detiene entre plantas sin motivo aparente, las puertas no abren a la primera o ignora llamadas de forma intermitente. Cuando el técnico acude, el ascensor vuelve a funcionar bien porque el fallo es esporádico. Si tu ascensor empieza a sufrir estas «averías fantasma» de forma repetitiva, el cerebro de la instalación está agotado.

Modernización del grupo tractor (Motor)

Si el edificio decide mejorar el confort eliminando los tirones bruscos al arrancar y frenar, es obligatorio sustituir el cuadro. En ascensores eléctricos, esto implica instalar motores modernos con variador de frecuencia.En el caso de los ascensores hidráulicos, la mejora pasa por sustituir la vieja central mecánica por un bloque de válvulas electrónico.
Los cuadros antiguos no están preparados para comunicarse con esta electrónica moderna ni para gestionar la regulación precisa del caudal de aceite o de las nuevas frecuencias del motor.

La normativa EN 81-20 aplicada al cuadro de maniobras

La seguridad en el sector del transporte vertical es extremadamente estricta. En el año 2017 entró en vigor de forma definitiva la normativa europea EN 81-20 (junto a la EN 81-50), que sustituyó a las antiguas reglas de diseño de ascensores. Esta norma introdujo cambios drásticos que afectan directamente al diseño y las funciones del cuadro de maniobras en los aparatos de nueva instalación o en las grandes modernizaciones.

Las exigencias más importantes que debe gestionar el cuadro bajo esta normativa son:

• Sistema de protección contra el movimiento incontrolado de la cabina (UCMP): El cuadro de maniobras debe monitorizar constantemente que la cabina no se desplace ni un milímetro si las puertas están abiertas (por ejemplo, por un fallo en el freno del motor). Si detecta un movimiento no autorizado, el cuadro corta la corriente de inmediato y activa un sistema de bloqueo mecánico independiente para evitar accidentes graves a los usuarios que estén entrando o saliendo.
• Supervisión de puentes eléctricos en el circuito de seguridad: Durante las labores de mantenimiento, los técnicos a veces necesitan realizar «puentes» provisionales en los contactos eléctricos para localizar un fallo. La norma EN 81-20 exige que el cuadro detecte de forma automática si un técnico se ha olvidado un puente puesto por error al terminar la revisión. Si el puente sigue colocado, el cuadro bloquea el ascensor e impide que vuelva al servicio normal con usuarios dentro.
• Sistemas de rescate automático mejorados: La normativa obliga a que los cuadros gestionen de manera mucho más eficiente las situaciones de emergencia por corte de fluido eléctrico. El cuadro debe estar conectado a sistemas de baterías que garanticen que la iluminación de la cabina, la ventilación y el sistema de telefonía bidireccional de rescate permanezcan activos y operativos durante un tiempo mínimo garantizado para evacuar o comunicar con los pasajeros atrapados.

En resumen, el cuadro de maniobras no es un simple componente eléctrico más; es la pieza clave que garantiza que los viajes diarios en tu edificio sean rápidos, eficientes y, por encima de todo, completamente seguros.
